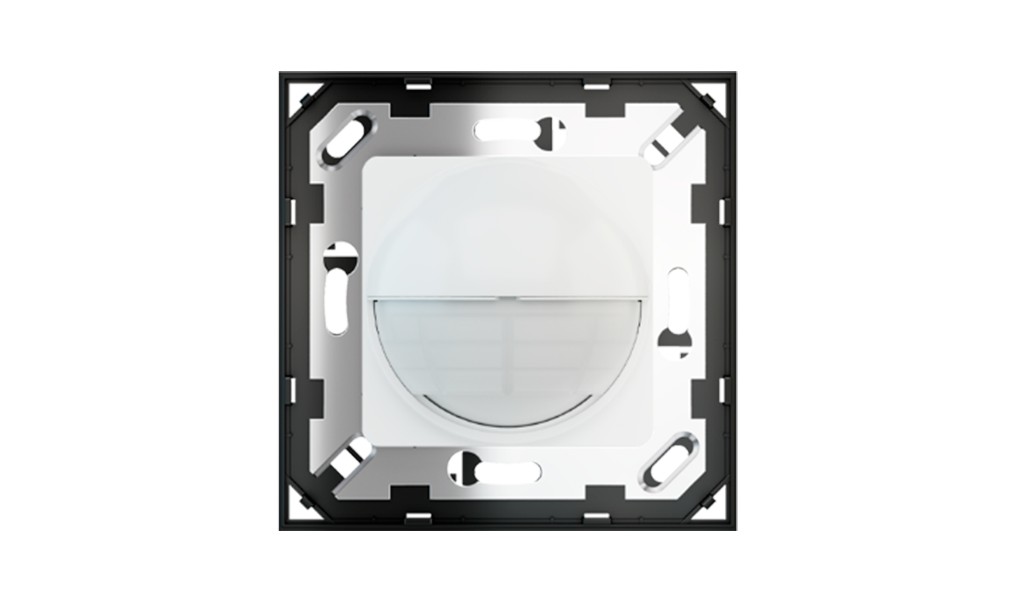

Snímač pohybu Ekinex® EK-SN2-TP sa používa na detekciu prechodu a státia osôb v polkruhovej detekčnej oblasti. Je ideálny na použitie na chodbách, priechodoch, toaletách, schodiskách, výťahových plošinách a všeobecne v prostredí s občasným výskytom osôb. Zariadenie má vyhradené kanály na ovládanie osvetlenia, HVAC a alarmov. Detekciu pohybu/prítomnosti vykonávajú PIR (pasívne infračervené) snímače; snímač umožňuje aj meranie okolitého jasu. Prevádzkový režim je poloautomatický alebo plne automatický. Zariadenie má integrovaný komunikačný modul zbernice KNX a je určené na zapustenú montáž do nástennej krabice; je napájané prostredníctvom zbernice KNX a nevyžaduje pomocný zdroj napájania.
Technické údaje
- Menovité napätie: 21 - 30 VDC napájané zo zbernice KNX
- Odber prúdu (na zbernici KNX): max. 10 mA (prevádzka) / 5 mA (pohotovostný režim)
- Rozsah snímania: 200° polkruhový (maskovateľný), vzdialenosť do 9 m pri výške montáže 1,5 m.
- Rozsah merania svetla: 10..2000 luxov
- Plastový kryt, šošovka a držiak
- Bezpečnostné normy: IEC 61000-6-1 / IEC 61000-6-3 / EN 55014 / EN 50491
Podmienky prostredia
- Prevádzková teplota: - 20... + 45 °C
- Relatívna vlhkosť: 95 % bez kondenzácie
- Ochrana životného prostredia: OCHRANA: IP20
- Spínacie, zobrazovacie a detekčné prvky
Spínacie, zobrazovacie a detekčné prvky
Zariadenie je vybavené:
- (na prednej strane) programovacie tlačidlo
- (viditeľné cez šošovku), modrá programovacia LED dióda, červená LED dióda
- červenou signalizačnou LED, PIR snímačom, snímačom jasu a IR prijímačom.
Príslušenstvo
Nasledujúce príslušenstvo je možné objednať samostatne:
- Štvorcový rám alebo verzia s bokom
- Štvorcová doska s oknom 50 x 50 mm
- plastový adaptér
Funkcie / vlastnosti
- Poloautomatická alebo plne automatická prevádzka
- Dva nezávislé kanály na ovládanie svetla
- Dva nezávislé kanály na ovládanie HVAC
- Jeden kanál alarmu
- Ďalšie zariadenia možno použiť ako podriadené zariadenia pre ktorýkoľvek z kanálov
- Rozsah detekcie 200°
- Nastaviteľná citlivosť (4 úrovne)
