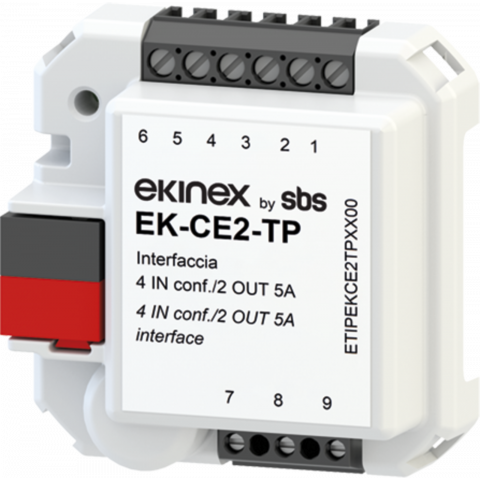

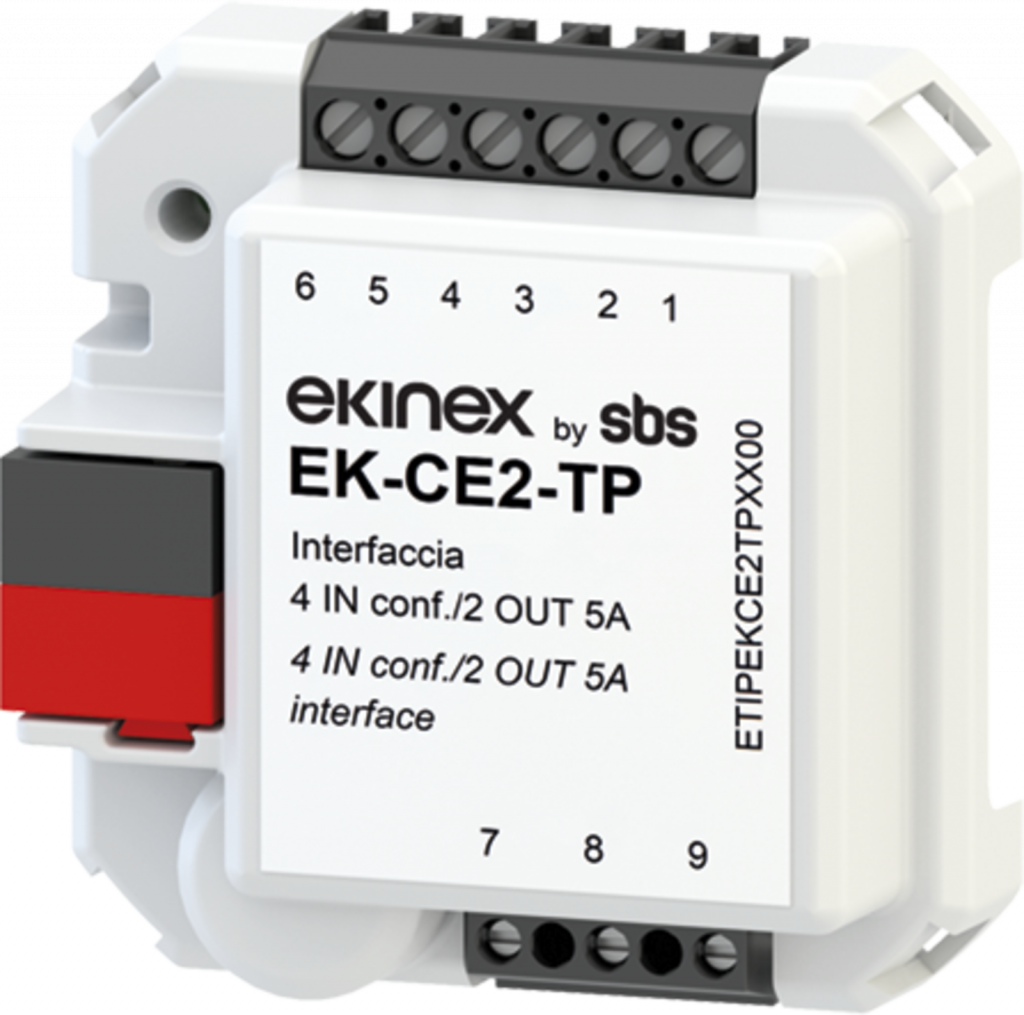

Zbernicové zariadenie KNX fungujúce ako 4-kanálový vstup na pripojenie bezpotenciálových kontaktov (1 konfigurovateľný pre teplotnú sondu NTC) a 2-kanálový výstup s 5A reléovým spínaním a ovládaním záťaže. Montáž do nástennej skrinky alebo na 35 mm lištu (EN 60715) pomocou držiaka EK-SMG-35 (objednáva sa samostatne). Napájanie cez zbernicu. Zbernicová svorkovnica je súčasťou dodávky. Na použitie v inštaláciách KNX pre automatizáciu domácností a budov.
Nevhodné pre žalúzie, neumožňuje presné naklápanie lamiel z Control4 alebo iného systému (naklápanie pomocou spínačov funguje presne).
FUNKCIE / VLASTNOSTI
VSTUPY (NAKONFIGUROVANÉ PRE KONTAKTY S VOĽNÝM POTENCIÁLOM)
- Zapnutie/vypnutie ovládania jednotlivých a skupinových pomôcok
- Stmievanie svietidiel
- ovládanie roliet (žalúzií, roliet, závesov atď.)
- detekcia stavu signálnych kontaktov (zo zabezpečovacích zariadení, alarmov atď.)
- vyvolanie a uloženie scenárov
- odosielanie hodnôt na zbernicu (teplota, jas atď.)
- spínanie v nútenej prevádzke (blokovanie)
- počítanie impulzov a pohonov
VSTUP 1 (KONFIGUROVANÝ PRE NTC 10 kΩ pri 25 °C)
- meranie hmotnostnej teploty okolitého vzduchu s možnosťou odoslania hodnoty na zbernicu alebo použitia hodnoty na ovládanie prostredníctvom integrovanej funkcie termostatu
Režim výstupu
- Zapnutie/vypnutie pre jednotlivé výstupy alebo skupiny záťaží
- Konfigurovateľný ako voľnobeh otvorený/voľnobeh zatvorený
- Voliteľné funkcie vnútornej logiky a vynúteného režimu (príkaz na vynútenú zmenu iných použitých funkcií) použiteľné pre každý kanál
- Manuálne nastavenie stavu výstupu pomocou tlačidiel na module
- Indikácia stavu výstupu pre každý kanál (polohou ukazovateľa)
- Tlačidlo na prepínanie manuálneho/automatického režimu
- Funkcie blokovania a blokovania pre každý kanál
- Funkcia časovania: oneskorenie zapnutia/vypnutia, kroková funkcia s výstrahou
- Integrácia do scén
- Počítadlo prevádzkových hodín (a spotreba energie pri konštantnom zaťažení) nastaviteľné prostredníctvom zbernice
Režim ovládania roliet a závesov
- Úplné otváranie a zatváranie
- Polohovanie zatvárania od 0 do 100 %
- Nastavenie do zvolenej polohy (predvoľby polohy)
- Nastavenie sklonu lamiel žalúzií z tlačidiel (nie je možné presne z Control4 alebo iného systému vyššej úrovne)
- Integrácia do scén
- Automatické ovládanie na ochranu pred priamym slnečným žiarením
- Automatické ovládanie pre ochranu pred vetrom, mrazom, dažďom
