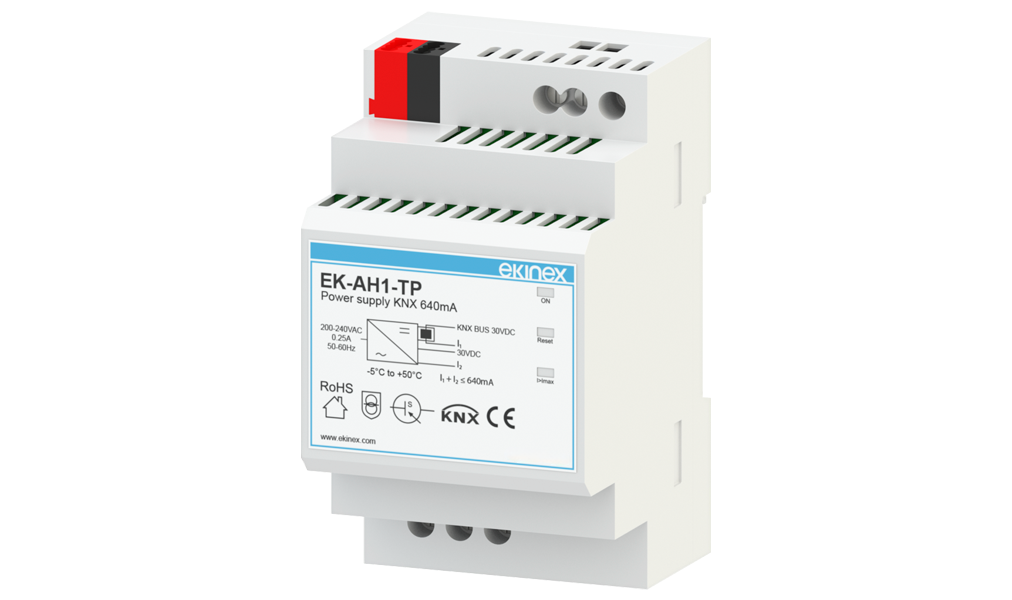

Napájací zdroj Ekinex® EK-AH1-TP vyrába a monitoruje napätie 30 Vdc potrebné na prevádzku systému zbernice KNX. Cievka zabudovaná v zariadení zabezpečuje izoláciu medzi napájacím zdrojom a vedením zbernice. Výstup má ochranu proti prepätiu, nadprúdu a skratu. Zariadenie EK-AH1-TP má ďalší výstup 30 Vdc, ktorý možno použiť na pomocné napájanie iných bezpečnostných zariadení SELV s veľmi nízkym napätím. Celkový prúd poskytovaný oboma výstupmi (vedenie zbernice KNX a pomocné napájanie) nesmie prekročiť 640 mA. Zariadenie zvládne krátkodobé prerušenie sieťového napätia.
Technické údaje
- Napájacie napätie 200-230 V, 50/60 Hz
- Príkon 20 W
- Straty < 3 W
- Sieťové napätie: 30 Vdc +/-5 % SELV
- Napätie pomocného výstupu: 30 Vdc
- Menovitý prúd: 640 mA
- Čas vyrovnávacej pamäte: 200 ms
Napájanie
Napájací zdroj obsahuje svorku na pripojenie k zbernicovému vedeniu.
Funkcie/vlastnosti
- Plastové puzdro
- Pripojenie k zbernicovému vedeniu prostredníctvom svorky KNX
- Pripojenie prídavného napájania prostredníctvom vyhradených skrutkových svoriek
- Pripojenie napájacieho zdroja prostredníctvom skrutkových svoriek
- Stupeň krytia IP 20 (inštalované zariadenie)
- Klimatická klasifikácia 3K5 a mechanická klasifikácia 3M2 (podľa EN 50491-2)
- Stupeň znečistenia 2 (podľa IEC 60664-1)
- Bezpečnostná trieda II
- Montáž na profilovú lištu 35 mm (podľa EN 60715)
- Montáž 3 modulárnych jednotiek (1 UM = 18 mm)
- Hmotnosť 195 g
