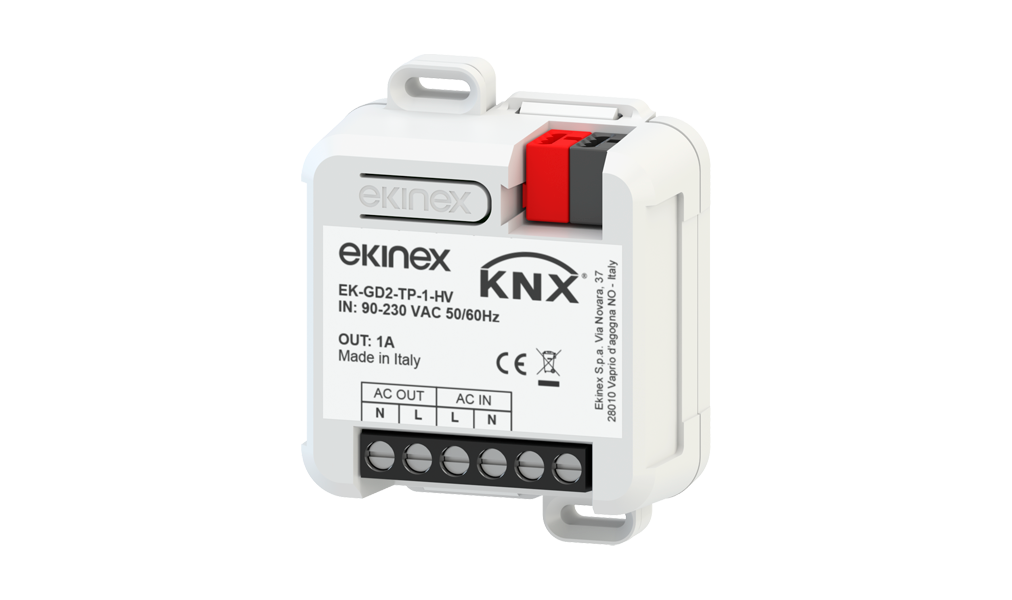

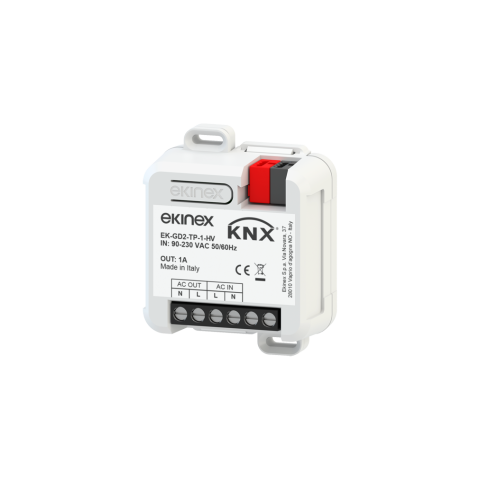

Zbernicové zariadenie KNX s funkciou jednokanálového stmievača s prerušením fázy pre ľahké záťaže, s napájacím napätím 90-230 V pri 50/60 Hz. Na použitie v štandardných systémoch domácej automatizácie a automatizácie budov KNX.
Technické údaje
Vstupy
- Napájacie napätie : 90-230 V 50/60 Hz
- Maximálny vstupný prúd: 1 A
Výstupy
- Napájacie napätie: 90 - 230 V 50/60 Hz
- Výstupný výkon: 110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac
- Minimálny výkon záťaže: 1 W
- Maximálny výstupný prúd: 1 A
Stmievanie
- Režim stmievania s otvorenou záťažou (OPEN CIRCUIT) a skratom na záťaži (SHORT CIRCUIT).
- Rozsah stmievania: 1-100 %.
POZNÁMKY
Záťaže, ktoré možno použiť so stmievačom, môžu byť: žiarovky, halogénové žiarovky so sieťovým napätím, LED žiarovky so stmievaním so sieťovým napätím, LED pásiky so stmievaním so sieťovým napätím, spínané zdroje pre LED diódy so stmievaním s fázovým rezom. Stmievač znižuje fázu v režime klesajúcej hrany.
Funkcie / vlastnosti
- Prevádzková teplota: -20 °C ... + 40 °C
- Teplota skladovania: 40 °C ... + 60 °C
- Prepravná teplota : 40 °C ... + 60 °C
- Maximálna menovitá teplota skrine (tc ): 80 °C
- Relatívna vlhkosť : 91 % bez kondenzácie
- Stupeň ochrany : IP00
- Pripojenie napájania a záťaže: 1,5 mm2 (jednoduchý kábel) 2,5 mm2 (spletený kábel), 16 až 13 AWG.
- Maximálny krútiaci moment 0,5 Nm pre skrutkové svorky
- Pripojenie zbernice KNX : 0,26 až 0,5 mm2 - 23 až 20 AWG
- Odizolovanie: 5,0 6,0 mm
- Plastový kryt
- Svietidlo na zapustenú alebo panelovú montáž (s dodaným príslušenstvom)
- Hmotnosť: 37 g
- Rozmery (DxVxŠ ): 37,5 mm: 53 x 61 x 29 mm
Funkčnosť
- Ovládanie zapnutia/vypnutia a stmievania pre jednotlivé alebo skupinové svietidlá
- Čas zapnutia/vypnutia, minimálna a maximálna úroveň jasu, lineárna alebo logaritmická krivka stmievania nastaviteľná z ETS
- Mäkké alebo okamžité zapnutie/vypnutie s nastaviteľným oneskorením
- Konfigurovateľné správanie po resete napájania, zapnutí/vypnutí zbernice, odpojení cez ETS
- Kanály možno konfigurovať prostredníctvom ETS ako nezávislé, paralelné alebo s funkciou kopírovania z iného kanála.
- Blokovanie, vynútená prevádzka, schodiskové svetlo, scéna, noc, počítadlo a logické funkcie pre každý kanál, konfigurovateľné cez ETS
- Alarmy skratu, otvorenej záťaže a výpadku napájania
- Funkcia pomocného výstupu s indikáciou stavu cez KNX
- Manuálne ovládanie prostredníctvom membránových tlačidiel a na lokálne testovanie zapnutia/vypnutia kanálov 1-2-3-4 aj v prípade neprítomnosti zbernice KNX: krátkym stlačením tlačidla sa záťaž zapne/vypne, stlačenie na minimálne 2 sekundy spôsobí blikanie záťaže každú cca 1 s.
Konfigurácia a uvedenie do prevádzky
Skrutkovacie svorky pre zbernicu KNX, ovládanie, napájanie a zdroj LED
