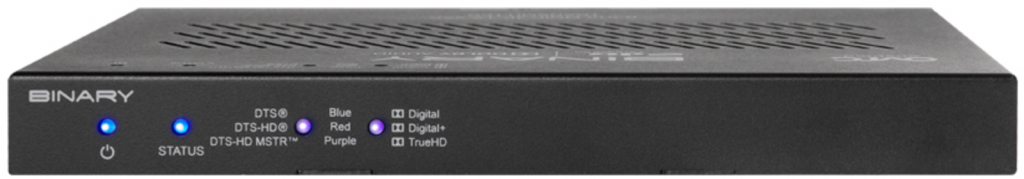

Vysielače 4K Media over IP (MoIP) radu Binary™ s funkciou Audio Downmixing v kombinácii s prijímačom MoIP (B-900-MOIP-4K-RX alebo B-900-MOIP-4K-RX-RAC) a jedným radičom MoIP vytvárajú vysoko škálovateľný, flexibilný distribučný systém médií cez IP, ktorý poskytuje vizuálne bezstratové video 4K HDR (HDR 30 Hz a kompatibilné s HDCP 2.2). Táto konfigurácia, napájaná nákladovo efektívnym gigabitovým prepínačom PoE 2. vrstvy, je najrýchlejšia a najjednoduchšia na trhu. Navyše vďaka nastaveniam Audio Downmixing a synchronizácie pier budete mať maximálnu zvukovú flexibilitu. Vzdialená správa OvrC navyše umožňuje rýchle nastavenie systému, jednoduché riešenie problémov s prístupom k živým snímkam zdrojového toku a rýchle a jednoduché aktualizácie firmvéru. Vysielače MoIP obsahujú aj výber zvukových funkcií, ktoré umožňujú predajcom riešiť problémy pri každej úlohe, vrátane výstupu slučky HDMI, prepínania zvuku a možnosti opraviť zvuk na stereo alebo viackanálový 5.1. A nakoniec, ovládače RS-232, IR a IP pre populárne riadiace systémy poskytujú obrovskú flexibilitu pri návrhu systému.

Pri inštalácii systému Binary MoIP do existujúceho alebo nového systému sa uistite, že je nainštalovaný najnovší firmvér.

Systém MoIP môže pozostávať z ľubovoľnej kombinácie 1 ovládača, prepínača PoE na 2. alebo vyššej vrstve, vysielačov MoIP so zmiešaným zvukom alebo bez neho a prijímačov MoIP so zmiešaným zvukom alebo bez neho.

4K HDR PoE

Škálovanie nahor/zníženie HDCP 2.2 Audio Breakout

Pokročilé funkcie zvuku
Dolby a DTS Audio Downmixing
Náš vysielač 4K Media over IP série Binary™ 900 s možnosťou downmixingu umožňuje downmixing viackanálového zvuku na dvojkanálový zvuk, čím sa eliminuje potreba výberu viackanálového zvuku alebo núteného downmixingu, čo poskytuje pohlcujúci viackanálový zvuk v jednej oblasti a zároveň zdieľanie v celej oblasti vo formáte dvojkanálového zvuku.

Podporovaný zvuk
Vysielače a prijímače Binary™ 900 Series 4K Media over IP podporujú downmixing Dolby Digital, Dolby Digital+, Dolby TrueHD, DTS, DTS-HD a DTS-HD Master pre maximálnu flexibilitu pri integrácii videa a zvuku.

**Vstup SPDIF na prijímači a výstup na vysielači je k dispozícii len pre budúce použitie.

Nastavenia synchronizácie zvuku na perách
Vysielače a prijímače Binary™ radu 900 4K Media over IP s downmixingom podporujú nastavenia synchronizácie pier pre analógový výstup v rozsahu od 0 ms do 250 ms na dokonalú synchronizáciu zvuku a videa.

Spätná kompatibilita s MoIP
Prijímač B-900-MOIP-4K-RX-2AC a vysielač B-900-MOIP-4K-TX-2AC sú navrhnuté na koexistenciu s prijímačmi B-900-MOIP-4K-RX a vysielačmi B-900-MOIP-4K-TX, aby v prípade potreby umožnili downmixing. Okrem toho dekodéry na každom koncovom bode poskytujú ďalšiu flexibilitu systému. Zmiešajte zvuk z ľubovoľného zdroja do viaczónového audio systému, rozšírte zvuk z prijímača MoIP do sekundárnej posluchovej zóny len s dvoma kanálmi alebo oboje!

Vizuálne bezstratové video 4K
MoIP kóduje video až do rozlíšenia 4K HDR pomocou technológie vizuálne bezstratovej kompresie s premenlivým dátovým tokom. Systém je v súlade s normami HDR a HDCP 2.2, výsledkom čoho je mimoriadne stabilný tok videa, dokonalá synchronizácia zvuku a obrazu a mimoriadne nízka latencia (jeden snímok).

Neobmedzené možnosti ovládania
Prepínanie vstupov (TX) na výstupy (RX) sa vykonáva prostredníctvom príkazov IP z riadiaceho systému odoslaných do radiča MoIP. Systém podporuje tri spôsoby ovládania zdrojov a displejov: IR, RS-232 a CEC. Príkazy IR alebo RS-232 sa môžu vydávať cez IP a generovať v každom koncovom bode. V prípade potreby možno nakonfigurovať aj virtuálne smerovanie IR a RS-232 z ľubovoľného TX na ľubovoľný alebo všetky RX. Požadované metódy vydávania príkazov možno vybrať prostredníctvom miestneho používateľského rozhrania. Pre základné inštalácie, kde sa vyžaduje len zapnutie a pohotovostný režim displeja, podporuje MoIP aj CEC.

Video diagnostika v reálnom čase
MoIP vám poskytuje pokoj, aj keď odchádzate z práce. Nielenže je vo svojej podstate spoľahlivý, ale k dispozícii sú aj rôzne nástroje na pomoc pri riešení problémov. Každý vysielač poskytuje živý snímok výstupu zdroja, takže môžete rýchlo zistiť, či zdroj generuje video. Okrem toho sú ľahko dostupné hlbšie informácie - napríklad rozlíšenie, obnovovacia frekvencia, farebná hĺbka a zistená verzia HDCP. A čo je najlepšie, vďaka technológii OvrC sú všetky tieto informácie ľahko dostupné na diaľku, takže môžete riešiť problémy spôsobené nepredvídateľnými zdrojmi - alebo zákazníkmi - bez toho, aby ste museli jazdiť s nákladným autom.

Integrácia riadiaceho systému
Naši inžinieri napísali ovládače pre popredné riadiace systémy v odvetví vrátane systémov Control4, Crestron, ELAN, URC a ďalších - takže ovládanie systému je známe. Pokročilé funkcie, ako napríklad smerovanie infračerveného signálu a RS-232 cez IP, poskytujú ešte väčšiu flexibilitu a prispôsobenie - a v prípade potreby sme dokonca poskytli rozhranie API ovládača MoIP na vytvorenie vlastných ovládačov.

Ideálne pre komerčné aplikácie
Binárny MoIP umožňuje distribuovať viacero zdrojov na ľubovoľný počet obrazoviek, od malých kancelárií až po veľké bary a reštaurácie, alebo dokonca vytvárať ohromujúce videosteny. Binary je tiež kompatibilný s aplikáciami ako DTVGameControl, ktoré pomáhajú vašim klientom ovládať a spravovať ich zariadenia.

ŠPECIFIKÁCIE:

Dodávané príslušenstvo : montážne úchyty, skrutky s montážnymi úchytmi, gumové nožičky
Funkcie videa:

• Podpora prelínacieho videa: Áno
• Podpora HDR: HDR 20/24 Hz
• Podpora videosteny: Áno, 2x2, 3x3 a 4x4
• Kompresia videa: vizuálne bezstratová
• Max. Šírka pásma HDMI: 8,91 Gb/s
• Max. Taktovacia frekvencia pixelov HDMI: 297 MHz

Transmitter Video Resolution:

• 4K HDR@30Hz 4:2:2 | 4K HDR@30Hz 10bit | 4K UHD@30Hz 4:4:4 8bit
• Plus Full HD 1080p a nižšie rozlíšenia vrátane formátov prekladaného videa

Rozlíšenie videa prijímača:

• HDR obsah, ak je k dispozícii 4K HDR@30Hz 10 bit
• Integrované škálovanie na podporu 4K|HDCP 2.2 na displejoch 1080p|HDCP 1.4

Súlad s HDCP: Áno
Pripojenie HDMI:

• IN: 1 x 19-kolíková samica typu A
• OUT: 1 x 19-kolíková samica typu A

Farebný priestor: RGB, YCbCr
Podvzorkovanie farieb: 4:4:4, 4:2:2, 4:2:0
Hĺbka farieb: 8, 10, 12bit
Podporované zvukové formáty: 2CH PCM, LPCM 2.0, LPCM 5.1, LPCM 7.1, Dolby Digital, Dolby True HD, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS NeoX, Dolby Atmos, DTS:X
Zvukové funkcie: Vzorkovacia frekvencia zvuku: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz.
Bitová hĺbka zvuku: až 24 bitov
Zvukové vstupy/výstupy:

• Stereo vstup / zvukový vstup: 1 x mini stereo 3,5 mm jack (nahrádza zvukový vstup HDMI)
• Stereofónny rozbočovač / zvukový výstup: 1 x L/R RCA Audio (extrakcia zvuku len v prípade 2-kanálového zvuku)
• Analógový zvukový vstup: Áno
• Analógový zvukový výstup: Áno
• Výstup SPDIF: Pre budúce použitie

Ovládacie funkcie: Funkcia SPDIFID: 1:

• Prepínanie TX/RX: prostredníctvom ovládača MoIP
• Obojsmerné smerovanie IR: Áno, nezávisle od videa
• RS-232 cez IP alebo virtuálne smerovanie, úprava IR cez 2-cestné smerovanie alebo IP, Pridanie samostatnej aplikácie integrovanej do ovládača
• Frekvencia IR signálu: 20-60 kHz
• IR vstupy: 1 x 3,5 mm stereo (modrý), 12 V
• IR výstupy: 1 x 3,5 mm stereo (zelený)

Konfigurácia systému:

• Podporuje nasadenie jedného prepínača: Áno
• Podporuje nasadenie viacerých prepínačov: Áno (vyžaduje sa viacgigabitový uplink)
• Identifikácia zariadenia na obrazovke: Áno
• Automatické zisťovanie zariadení: Áno

Ovládanie prepínača DipSwitch 1: IR RCVR PWR OFF/ON
DipSwitch 2 ovláda: Serial/RS-232 DTE/DCE
RS232 Control Popis: RS-232 cez IP
Porty RS-232: 1 x RJ-45 (EIA-561)
CEC: N/A (nepoužíva sa)
Sieťové funkcie:

• Požadovaný spravovaný prepínač: Spravovaný prepínač 2. vrstvy s IGMP Snooping: Spravovaný prepínač 2. vrstvy s IGMP Snooping.
• Vyžaduje sa. Priepustnosť portov 1 Gb/s.
• Max. Vzdialenosť od prepínača: 100 m (328 stôp)
• Kompatibilná kategória kábla: 1: CAT 5E/6/6A/7

Prenosová rýchlosť : 150-300 Mb/s (priemerná) 850 Mb/s (maximálna)
Porty Ethernet: 1 x RJ45 (T568B) LAN + PoE
Oneskorenie: 1 rámec (16 ms - 60 Hz, 33 ms - 30 Hz)
10/100 Mbps Ethernet Pass-through: 10/100/1000 Mbps
IP adresa : Pridelená riadiacou jednotkou
Spotreba energie: 12VDC 2A (voliteľné príslušenstvo)
Spotreba energie PoE : 7,5 W (max.)
Prevádzková vlhkosť: 20 - 90 % relatívnej vlhkosti (bez kondenzácie)
Prevádzková teplota: 32-104°F/ 0°C - 40°C
Teplota skladovania : -4-140°F / -20 °C - 60 °C
Rozmery (š x v x h ): bez stojanových príchytiek: 8,2" x 0,83" x 6,14".
Rozmiestnenie v stojane : 1U
Certifikácia CE, FCC, RoHS.
