Vysielače Binary™ radu 900 4K Media over IP v spojení s prijímačom MoIP (B-900-MOIP-4K-RX alebo B-900-MOIP-4K-RX-RAC) a jedným radičom MoIP B-900-MOIP-4K-CTRL vytvárajú vysoko škálovateľný, flexibilný systém distribúcie médií IP, ktorý poskytuje bezstratové video 4K HDR (HDR 30 Hz a kompatibilné s HDCP 2.2). Táto konfigurácia, napájaná nákladovo efektívnym gigabitovým prepínačom PoE 2. vrstvy, je najrýchlejšia a najjednoduchšia na trhu. Vzdialená správa OvrC navyše umožňuje rýchle nastavenie systému, jednoduché riešenie problémov s prístupom k živým snímkam zdrojového toku a rýchle a jednoduché aktualizácie firmvéru. Vysielače MoIP obsahujú aj výber zvukových funkcií, ktoré umožňujú predajcom riešiť problémy pri každej úlohe, vrátane výstupu slučky HDMI, vstrekovania zvuku, prerušenia zvuku a možnosti opraviť zvuk na stereo alebo viackanálový 5.1. A napokon, ovládače RS-232, IR a vlastné ovládače pre populárne riadiace systémy poskytujú obrovskú flexibilitu pri navrhovaní systému.
4K HDR PoE HDCP 2.2
Vkladacia audio slučka HDMI Audio Breakout
Vizuálne bezstratové video 4K
MoIP kóduje video až do rozlíšenia 4K HDR pomocou technológie vizuálne bezstratovej kompresie s premenlivým dátovým tokom. Systém je kompatibilný s normami HDR a HDCP 2.2, výsledkom čoho je mimoriadne stabilný video prúd, dokonalá synchronizácia zvuku a obrazu a mimoriadne nízka latencia (jeden snímok).
Všestranný zvuk
Každý vysielač MoIP ponúka všestranné možnosti distribúcie zvuku. Viackanálový zvuk vrátane Dolby Atmos a DTS:X možno posielať do AV prijímača prostredníctvom výstupu HDMI. V prípade dvojkanálových zdrojov PCM možno stereo analóg odstrániť na smerovanie do distribučných zosilňovačov vo viacerých miestnostiach alebo ho vstrekovať ako náhradu za zvuk HDMI. Nakoniec možno zdroj prinútiť k výstupu stereofónneho alebo viackanálového zvuku, aby sa znížili potenciálne komplikácie po opustení pracoviska.
Neobmedzené možnosti ovládania
Prepínanie vstupov (TX) na výstupy (RX) sa vykonáva prostredníctvom príkazov IP z riadiaceho systému odoslaných do ovládača MoIP. Systém podporuje tri spôsoby ovládania zdrojov a displejov: IR, RS-232 a CEC. Príkazy IR alebo RS-232 sa môžu vydávať cez IP a generovať v každom koncovom bode. V prípade potreby možno nakonfigurovať aj virtuálne smerovanie IR a RS-232 z ľubovoľného TX na ľubovoľný alebo všetky RX. Požadované metódy vydávania príkazov možno vybrať prostredníctvom miestneho používateľského rozhrania. Pre základné inštalácie, kde sa vyžaduje len zapnutie a pohotovostný režim displeja, podporuje MoIP aj CEC.
Video diagnostika v reálnom čase

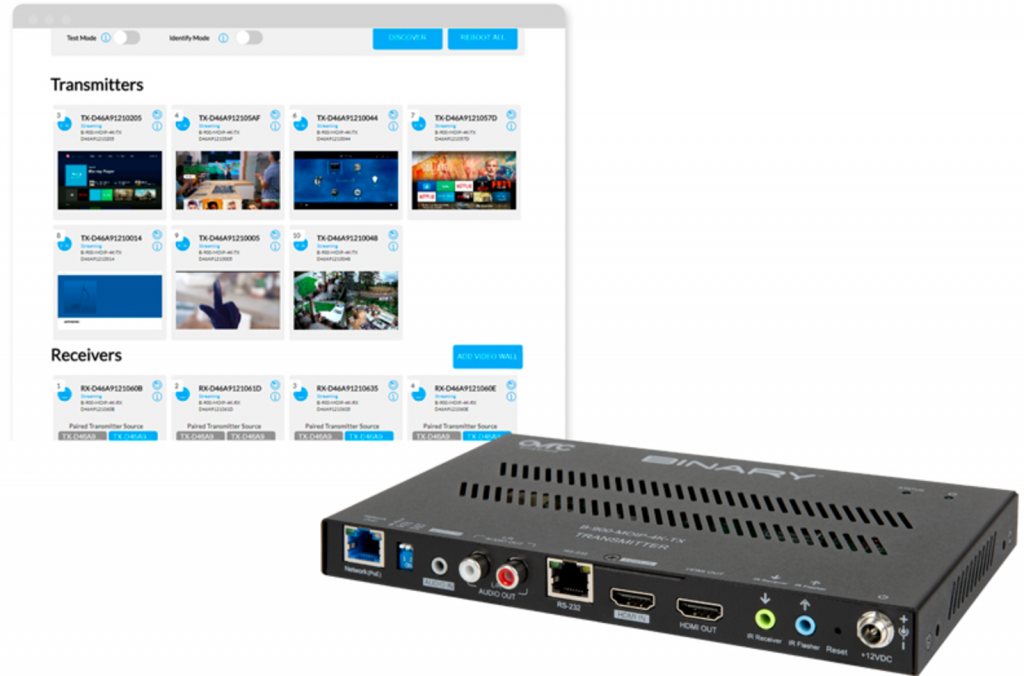

MoIP poskytuje pokoj, keď odchádzate z práce. Nielenže je vo svojej podstate spoľahlivý, ale k dispozícii sú aj rôzne nástroje na pomoc pri riešení problémov. Každý vysielač poskytuje živý snímok výstupu zdroja, takže môžete rýchlo zistiť, či zdroj generuje video. Okrem toho sú ľahko dostupné hlbšie informácie - napríklad rozlíšenie, obnovovacia frekvencia, farebná hĺbka a zistená verzia HDCP. A čo je najlepšie, vďaka technológii OvrC sú všetky tieto informácie ľahko dostupné na diaľku, takže môžete riešiť problémy spôsobené nepredvídateľnými zdrojmi - alebo zákazníkmi - bez toho, aby ste museli jazdiť s nákladným autom.
Integrácia riadiaceho systému
Naši inžinieri napísali ovládače pre popredné riadiace systémy v odvetví vrátane systémov Control4, Crestron, ELAN, URC a ďalších - takže ovládanie systému je známe. Pokročilé funkcie, ako je smerovanie infračerveného signálu a RS-232 cez IP, poskytujú ešte väčšiu flexibilitu a prispôsobenie - a v prípade potreby sme dokonca poskytli rozhranie API ovládača MoIP na vytvorenie vlastných ovládačov.
Ideálne pre komerčné aplikácie
Riadiaca jednotka Binary MoIP umožňuje distribuovať viacero zdrojov na ľubovoľný počet obrazoviek alebo dokonca vytvárať ohromujúce videosteny - od malých kancelárií až po veľké bary a reštaurácie. Binary je tiež kompatibilný s aplikáciami, ako je DTVGameControl, ktoré pomáhajú vašim klientom ovládať a spravovať ich zariadenia.
ŠPECIFIKÁCIE:

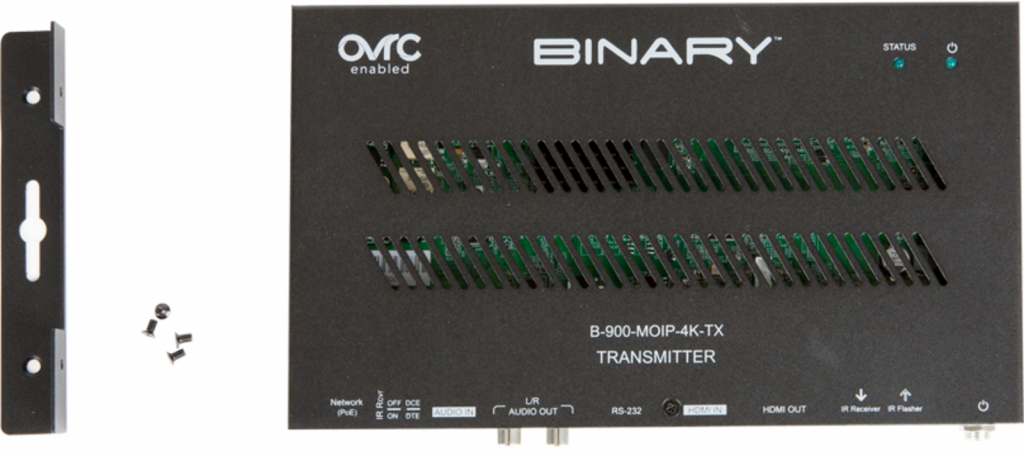

Dodávané príslušenstvo: montážne úchyty, skrutky s montážnymi úchytmi, gumové nožičky
Rozlíšenie videa vysielača:
- Až do 4K HDR@30Hz 4:2:2 | 4K HDR@30Hz 10bit | 4K UHD@30Hz 4:4:4 8bit
- Plus Full HD 1080p a nižšie rozlíšenia vrátane formátov prekladaného videa
Rozlíšenie videa prijímača:
- HDR obsah, keď je k dispozícii 4K HDR@30Hz 10 bitov Integrované škálovanie na podporu 4K|HDCP 2.2 na displejoch 1080p|HDCP 1.4
Funkcie videa:
- Integrované škálovanie videa: Áno (4K, 1080p)
- Podpora prelínacieho videa: Áno
- Podpora HDR: HDR 20/24Hz (8bit)
- Podpora videosteny: Áno, 2x2, 3x3 a 4x4
- Kompresia videa: vizuálne bezstratová
- Max. 8,91 Gb/s Šírka pásma HDMI.
- Max. Taktovacia frekvencia pixelov HDMI: 2
Súlad s HDCP: Áno
Súlad s normami HDMI : Áno
Pripojenie HDMI:
- IN: N/A
- OUT: 1 x 19-pinová samica typu A
Podvzorkovanie chromatickosti: 4:4:4
Hĺbka farieb: 8, 10, 12bit
Audio features:
- Vzorkovacie frekvencie zvuku: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz.
- Bitová hĺbka zvuku: až 24 bitov
Podporované formáty zvuku: 1:
- 2CH PCM, LPCM 2.0, LPCM 5.1, LPCM 7.1, Dolby Digital, Dolby True HD, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS NeoX, Dolby Atmos, DTS:X
Zvukové vstupy/výstupy:
- Stereo vstup / audio vstup: 1 x mini stereo 3,5 mm jack (nahrádza zvuk na vstupe HDMI)
- Stereofónny rozbočovač / zvukový výstup: 1 x L/R RCA Audio (extrakcia zvuku len v prípade 2-kanálového zvuku)
- Analógový zvukový vstup: Áno
- Analógový zvukový výstup: Áno
Ovládacie funkcie: 1:
- Ovládacie funkcie - pridanie RS-232 cez IP alebo virtuálne smerovanie, nastavenie IR cez obojsmerné smerovanie alebo IP, pridanie samostatnej aplikácie integrovanej do ovládača.
Frekvencia IR signálu: 20-60 kHz
IR vstupy: 1 x 3,5 mm stereo (modrý), 12 V
IR výstupy: 1 x 3,5 mm stereo (zelený)
Ovládacie prvky DipSwitch 1: IR RCVR PWR OFF/ON
DipSwitch 2 ovláda : Serial/RS-232 DTE/DCE
Ovládanie RS232 Popis.
Porty RS-232: 1 x RJ-45 (EIA-561)
CEC: N/A
Sieťové funkcie:
- Požadovaný riadený prepínač: Riadený prepínač s Layer 2 a IMGP Snooping
- Vyžaduje sa. Priepustnosť portov 1 Gbps.
- Max. Vzdialenosť od prepínača: 100 m (328 ft)
- Kompatibilná kategória kábla: CAT 5E/6/6A/7
Prenosová rýchlosť : 150-300 Mb/s (priemerná rýchlosť) 850 Mb/s (maximálna rýchlosť)
Porty Ethernet: 1 x RJ45 (T568B) LAN + PoE
Oneskorenie: 1 rámec (16 ms - 60 Hz, 33 ms - 30 Hz)
10/100 Mbps Ethernet Pass-through: 10/100/1000 Mbps
IP adresa: Pridelená riadiacou jednotkou
System Configuration:
- Podporuje nasadenie jedného prepínača: Áno
- Podporuje nasadenie viacerých prepínačov: Áno (vyžaduje sa viacgigabitový uplink)
- Identifikácia zariadenia na obrazovke: Áno
- Automatické zisťovanie zariadení: Áno
Prevádzková vlhkosť: 20 - 90 % relatívnej vlhkosti (bez kondenzácie)
Prevádzková teplota : 32-104°F/ 0°C - 40°C
Teplota skladovania: -4-140°F / -20 °C - 60 °C
Rozmery (š x v x h ): bez uší stojana: 8,2" (20,83 cm) x 0,83" (2,11 cm)x 4,72" (12 cm)
Rozmiestnenie v stojane: 1U
Spotreba energie : 12VDC 2A (voliteľné príslušenstvo)
Spotreba PoE: 7,5 W (max.)
Certifikácia CE, FCC, RoHS.
