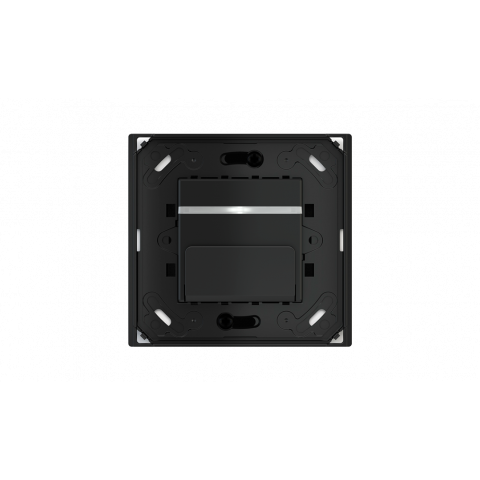

Držiak kariet Ekinex® EK-TH2-TP s technológiou RFID sa používa na detekciu prítomnosti v kombinácii s čítačkou kariet EK-TR2-TP. Je vybavený bistabilným relé (4A@24Vac/dc), vstupom pre bezpotenciálové kontakty a prednou signalizačnou LED (biela). Zariadenie má integrovaný komunikačný modul zbernice KNX a je určené na montáž do nástennej skrinky na zapustenie; je napájané SELV prostredníctvom zbernice KNX a vyžaduje pomocný zdroj napájania 12-24 Vac/dc.
Technické údaje
- Napájanie 30 Vdc cez zbernicu KNX
- Pomocné napájanie 12-24 Vac/dc
- Odber prúdu zo zbernice < 10 mA
- Dodávka
- Súčasťou dodávky je svorka na pripojenie k zbernici, plastový držiak na montáž na okrúhlu alebo štvorcovú skrinku (rozteč otvorov 60 mm) a dva páry skrutiek.
Príslušenstvo
- Čipová karta EK-TCE-10 (logo Ekinex® v čiernej farbe, balenie 10 kariet) alebo EK-TCC-10 (prispôsobená logu zákazníka, balenie 10 kariet).
- Štvorcová doska s okienkom 45 x 45 mm
- plastový adaptér
Funkcie / vlastnosti
- Detekcia prítomnosti prostredníctvom zbernice a komunikácia s monitorovacím systémom prostredníctvom zbernice KNX TP (krútená dvojlinka).
- Aktivovanie prítomnosti vložením karty do predného vrecka
- Správa hostí na základe rezervácie a času príchodu/odchodu; správa používateľov služieb na základe časových intervalov a passe-partout
- Programovateľný výstup na základe validácie karty alebo ako akčný člen aktivovaný telegramami KNX Oneskorenie vybratia karty konfigurovateľné pre riadenie zdvorilostného osvetlenia.
- K dispozícii je binárny vstup na pripojenie bežného tlačidla (so spínaním, stmievaním alebo funkciou rolety/žalúzie) alebo signálneho kontaktu (napr. otvorenie okna).
- Predná biela LED dióda: blikajúci signál, keď karta nie je vložená, vypnutá, keď je karta vložená; možnosť ovládania LED diódy prostredníctvom telegramov zbernice KNX
- Hlásenie zistených udalostí prítomnosti do monitorovacieho systému s vyrovnávacou pamäťou
- Plastový kryt
- Pripojenie na zbernicu prostredníctvom terminálu KNX
- Zapustená montáž na stenu na okrúhlej skrinke
- Trieda ochrany IP20 (nainštalované)
- Hmotnosť približne 50 g (s montážnou konzolou)
