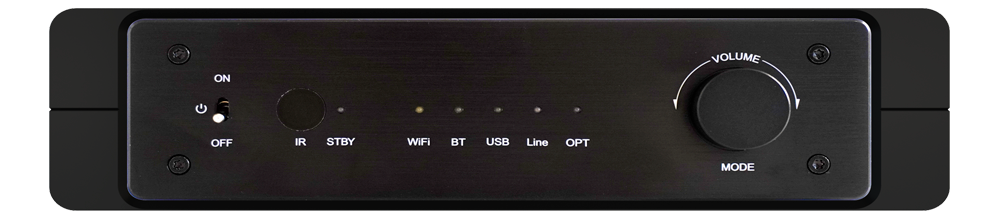

1. Tlačidlo napájania: zapnutie/vypnutie
2. IR prijímač: Na diaľkové ovládanie
3. LED diódy: Indikátor režimu vstupu zdroja zvuku

4. Ovládač hlasitosti + tlačidlo režimu: Otočením zmeníte hlasitosť. Stlačením zmeníte režim vstupu zvuku

5. Anténa Bluetooth: Pre pripojenie Bluetooth
6. Vstup jednosmerného prúdu: Na pripojenie napájacieho zdroja 24 V/4,16 A
7. Svorky reproduktorov: Na pripojenie pasívnych stereo reproduktorov
8. Linkový výstup: Analógový výstup na pripojenie k externému zariadeniu
9. Linkový vstup: Analógový vstup na pripojenie z externého zariadenia
10. SW výstup: Výstup pre subwoofer na pripojenie aktívneho subwoofera
11. Optický vstup: Digitálny vstup na pripojenie z externého zariadenia
12. LAN: Káblové pripojenie RJ45 k smerovaču
13. USB: Hostiteľský port USB pre diskovú jednotku USB
14. USB Type-C: Na pripojenie k počítaču, aby fungoval ako USB DAC
15. Tlačidlo Rest: Dvakrát rýchlo stlačte, aby ste obnovili pripojenie WiFi/Bluetooth v príslušnom režime.
    Rýchle stlačenie 3-krát: Obnovenie výrobných nastavení
16. Anténa WiFi: Na pripojenie k sieti WiFi.

Diaľkový ovládač

Schéma pripojenia

Funkcie / vlastnosti

• 50Wx2CH@4ohm, 30Wx2CH@8ohm plne digitálny zosilňovač.
• Streamovanie hudby cez sieť bez obmedzenia vzdialenosti alebo Bluetooth5.0 do 15 metrov.
• Bluetooth pre hudbu so skutočne vysokým rozlíšením.
• Podpora protokolov na streamovanie Spotify connect, Tidal connect, Airplay2, Qplay, DLNA, UPnP.
• Podpora streamovania zdroja zvuku z online služieb, mobilných telefónov a podložiek, jednotky USB, NAS, Bluetooth, linkového vstupu a optického vstupu.
• Možnosť streamovania vo viacerých miestnostiach a zónach s viacerými jednotkami pripojenými v rovnakej sieti.
• Všetky zdroje hudby možno synchronizovať s inými modelmi od nás.
• Podpora streamovania hudby vo vysokej kvalite, dekódovanie vzorkovacej frekvencie až do 24bit, 192 kHz.
• Sportify, Deezer, Tidal, Qobuz, Amazon Music, Napster, Pandora, Internet Radio, iHeartRadio, TuneIn, QQMusic, množstvo online streamovacích služieb integrovaných na používanie v aplikácii.
• K dispozícii je bezplatná aplikácia pre systémy iOS a Android.
• Bezplatné globálne online aktualizácie pre nové funkcie.
• Plne funkčné diaľkové ovládanie na používanie bez mobilných zariadení.
• Linkový vstup a optický vstup pre ďalší externý zvukový vstup.
• Nastavenie ekvalizéra prostredníctvom aplikácie alebo diaľkového ovládača.
• K dispozícii je prednastavený zoznam skladieb a krátke tlačidlá na diaľkovom ovládači na prehrávanie jedným tlačidlom.
• Spolupráca aplikácie iTunes so streamovaním z počítača.

Konfigurácia a uvedenie do prevádzky

• Inštaláciu, elektrické pripojenie, konfiguráciu a uvedenie zariadenia do prevádzky by mal vykonávať len kvalifikovaný personál.

• Otvorením krytu zariadenia sa okamžite končí záručná doba.
