Shelly Pro 3EM-400 je trojfázový merač na lištu DIN. Je rozšírený o všetku flexibilitu firmvéru 2. generácie a pripojenie k sieti LAN, čo poskytuje profesionálnym integrátorom ďalšie možnosti riešenia pre koncových zákazníkov. Shelly Pro 3EM-400 hlási kumulovanú energiu, ako aj okamžité napätie, prúd a účinník na fázu v reálnom čase.

• Môže merať až 400 A pre každú fázu a nulový vodič.
• Meria v 4 kvadrantoch s viacerými typmi pripojenia
• Trieda presnosti aktívnej energie B (zhoda s normou IEC 62053-21 na základe testovania výrobcu).
• Pripravený na fotovoltaiku
• Detekcia chyby sledu fáz (voliteľne)
• Optická impulzná indikácia spotreby energie
• Presnosť merania tо 1 %
• Uloženie údajov do nevolatilnej pamäte, ktoré možno načítať až na 60 dní v 1-minútových intervaloch

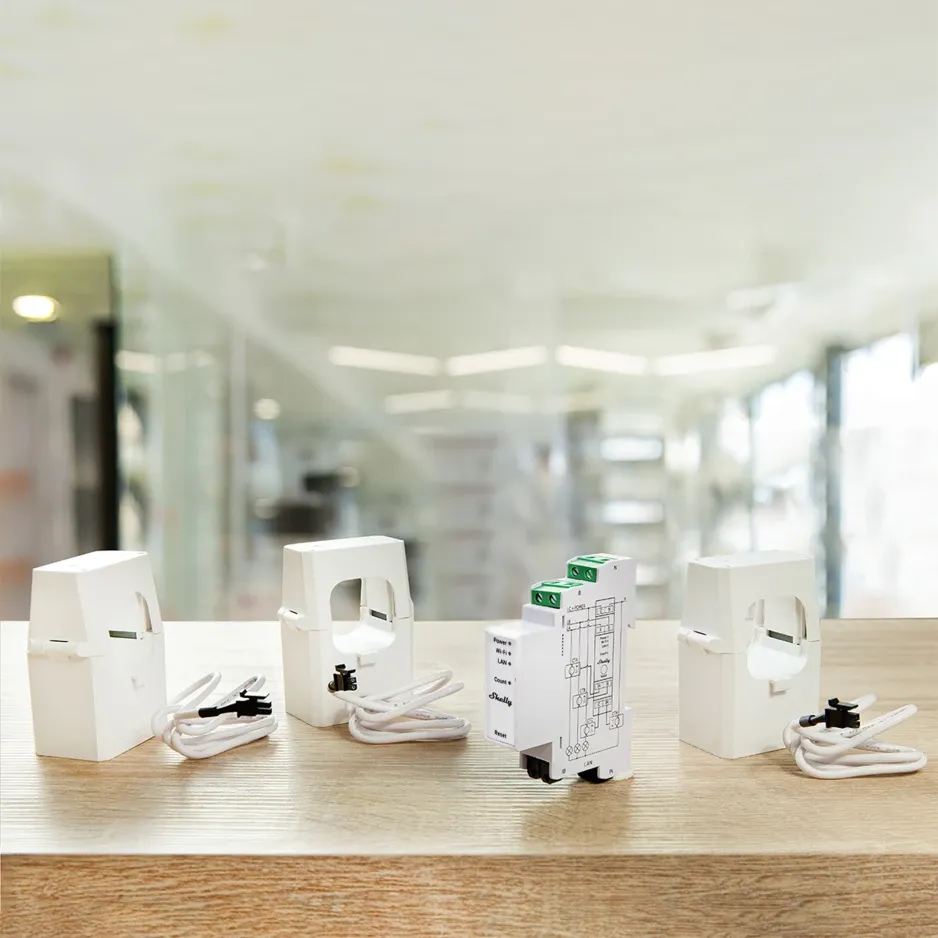

• Balenie obsahuje 3 kusy prúdových transformátorov 400 A

PREČO SHELL PRE 3EM?
Trojfázový elektromer novej generácie
Shelly Pro 3EM-400 je trojfázový elektromer s pripojením Wi-Fi a montážou na DIN s pripojením Wi-Fi, Bluetooth a LAN. S presnosťou merania aktívnej energie 1 % možno elektromer Shelly Pro 3EM-400 používať na individuálne monitorovanie spotreby energie domácich spotrebičov, podnikových elektrických obvodov a kancelárskych zariadení. Ponúka 60 dní historických údajov priamo v zariadení s rozlíšením 1 minúta pre každú fázu. Okrem toho jeho funkcie skriptovania umožňujú spúšťanie zložitých scén a poskytujú širšie možnosti monitorovania.

Funkcie
Štvorkvadrantové meranie

• Meranie kapacitných a indukčných typov záťaže aktívnej importovanej a exportovanej energie.

Trieda presnosti B (aktívna energia)

• Shelly Pro 3EM-400 má presnosť merania 1 %.

Podpora MODBUS

• Umožňuje jednoduché a rýchle nasadenie v existujúcich priemyselných inštaláciách.

Pripojenie Wi-Fi, LAN a Bluetooth

• Súčasné používanie sietí Ethernet a Wi-Fi. Podpora MQTT, prichádzajúceho a odchádzajúceho WebSocket, UDP, mTLS.
• Kompatibilita s aplikáciou Home Assistant

Monitorovanie napájania

• Monitorovanie jednofázových elektrických systémov až s 3 bodmi súčasne. Rýchle upozornenia a ukladanie najmenej 60 dní záznamov s krokom 1 minúta.

Skriptovanie

• Shelly Pro 3EM-400 plne podporuje skriptovanie mjS, ktoré umožňuje vytvárať ďalšie funkcie a vlastnosti.

FUNKCIE
Zabezpečenie na priemyselnej úrovni
Shelly Pro 3EM-400 podporuje mTLS pre MQTT, HTTP a bezpečné odchádzajúce webové sokety. Jeho zabezpečenie na priemyselnej úrovni umožňuje priame pripojenie ku cloudovej infraštruktúre, čím sa znižujú náklady na zavádzanie zložitých sietí a sietí VPN.

Nekonečné možnosti použitia

PRÍPADY POUŽITIA
Priemyselné zariadenia
Shelly Pro 3EM-400 prináša podporu MODBUS pre napätie, prúd, výkon a energiu. Môžete presne vzorkovať spotrebu energie a okamžité údaje o napätí, prúde a výkone. Naša nová platforma firmvéru umožňuje vlastnú implementáciu, ktorá môže do vašej infraštruktúry hlásiť až každých 100 ms.

Obojsmerné monitorovanie spotreby energie
Monitorujte svoju domácnosť, kanceláriu alebo továreň a vyhnite sa ďalším výdavkom alebo poklesom napätia, ktoré môžu poškodiť vaše spotrebiče a zariadenia. Shelly Pro 3EM-400 dokáže vypočítať obojsmernú spotrebu: vyrobenú a spotrebovanú energiu pre každú z troch fáz. Zariadenie možno nakonfigurovať na meranie troch samostatných okruhov jednofázového elektrického systému. Zobrazte kvalitu svojej elektrickej siete z hľadiska činného výkonu, jalového výkonu, napätia a účinníka.

Miestne riadenie
Vďaka funkciám skriptovania a webhooku zariadenia Shelly Pro 3EM-400 môžete teraz jednoducho ovládať iné zariadenia Shelly alebo Wi-Fi v miestnej sieti. Pomocou týchto funkcií môžete nastaviť presné parametre vykurovania, chladenia alebo nabíjania svojich elektrických vozidiel na základe produkcie fotovoltických panelov a nechať zariadenie automaticky znížiť spotrebu energie. To všetko funguje bez použitia cloudu.

Monitorovanie a ovládanie solárnych panelov
Sledujte, koľko energie produkujú vaše solárne panely alebo veterné turbíny, a bez námahy šetrite. Shelly Pro 3EM-400 poskytuje informácie o účinnosti solárneho a veterného systému v reálnom čase, ako aj historické údaje o tom, koľko energie sa vyrobilo a spotrebovalo každú minútu za posledných 60 dní. To vám pomôže kontrolovať tok energie a vyťažiť z vašich solárnych panelov a veterných turbín maximum. Ak chcete postúpiť o krok ďalej, pripojte zariadenie Shelly Pro 3EM- 400 k iným zariadeniam Shelly a vytvorte scény na spustenie požadovaných akcií, ako je vypnutie spotrebičov alebo spustenie alarmov.

Špecifikácie
FYZICKÉ

• Rozmery (VxŠxH): 94x19x69 ±0,5 mm (3,70x0,75x2,71 ±0,02 palca)
• Hmotnosť: 62 ±1 g / 2,19 ±0,05 oz
• Lišta DIN
• Skrutkové svorky: max. krútiaci moment: 0,4 Nm / 4,43 lbin
• Prierez drôtu: (plný, slanený a s očkom na zavádzanie)
• Dĺžka odizolovaného vodiča : 6 až 7 mm / 0,24 až 0,28 palca
• Materiál plášťa: Materiál: plast
• Farba : biela

ENVIRONMENT

• Okolitá teplota: -20 °C až 40 °C
• Vlhkosť: 30 % až 70 % relatívnej vlhkosti
• Maximálna nadmorská výška : 2000 m

ELEKTRICKÉ ZARIADENIE

• Napájacie napätie : 110 až 240 V, 50/60 Hz
• Napájacie napätie jednosmerného prúdu : N/A
• Spotreba energie : < 3 W

Senzory, merače

• Snímač teploty : Áno
• Voltmetre (efektívna hodnota pre každú fázu ): 100 - 260 V
• Presnosť voltmetrov : ±1 %
• Ampérmetre (efektívna hodnota cez CT pre každú fázu a neutrál ): 0 - 400 A
• Presnosť ampérmetrov: ±1 % (5 - 400 A), ±2 % (0 - 5 A).
• Merače výkonu a energie: činný a zdanlivý výkon, činná a zdanlivá energia, účinník, základná činná a základná jalová energia
• Prahová hodnota bez zaťaženia: 30 VA na fázu
• Ukladanie nameraných údajov: Minimálne 60 dní s rozlíšením údajov 1 min.
• CSV pre zaznamenané hodnoty PQ Export vo formáte JSON prostredníctvom RPC

RADIO

• Šírka pásma RF: 2400 - 2495 MHz
• Max. RF výkon: Max.
• Dosah Wi-Fi: 1,5 m/s: Až 30 m v interiéri a 50 m v exteriéri (v závislosti od miestnych podmienok).
• Protokol Bluetooth: 4.2
• Dosah Bluetooth: 4.0: Do 10 m v interiéri a 30 m v exteriéri (v závislosti od miestnych podmienok).

MCU

• PROCESOR : ESP32-D0WDQ6
• Flash: 16 MB

MOŽNOSTI FIRMVÉRU

• Webové háčiky (akcie URL ): 20 s 5 URL na háčik
• Skriptovanie: mJS
• MQTT: Áno
• CoAP: Nie
