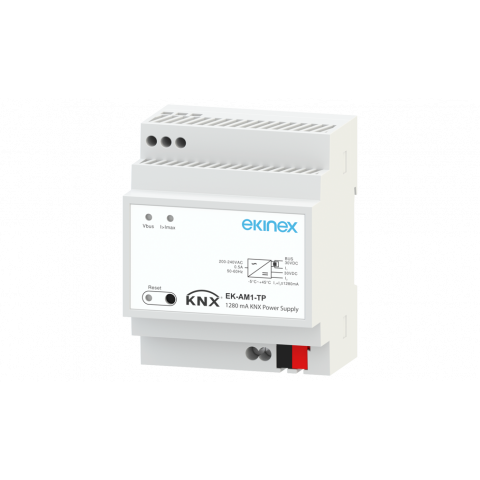

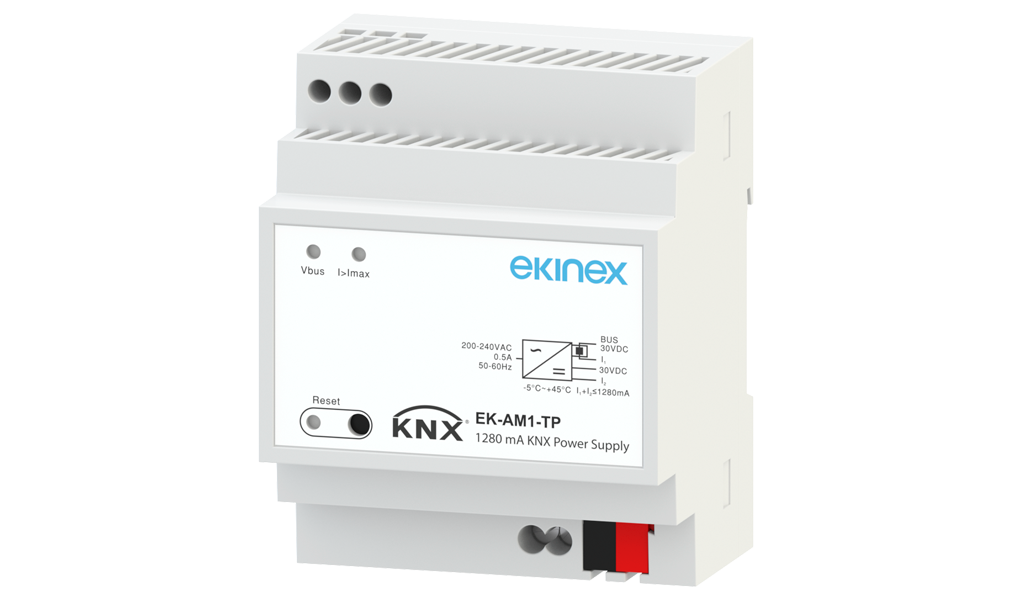

Napájací zdroj Ekinex® EK-AM1-TP vyrába a monitoruje napätie 30 Vdc potrebné na prevádzku systému zbernice KNX. Cievka integrovaná v zariadení oddeľuje napájací zdroj od zbernicového vedenia. Výstup má ochranu proti preťaženiu a skratu. Má ďalší výstup 30 Vdc, ktorý možno použiť na pomocné napájanie iných zariadení SELV. Celkový prúd poskytovaný oboma výstupmi (zbernicové vedenie KNX a pomocné napájanie) nesmie prekročiť 1280 mA. Zariadenie je schopné podporovať krátke prerušenia sieťového napätia (max. 200 ms).
Technické údaje
Napájacie napätie 230 V, 50/60 Hz Výkon 39 W Straty < 3 W Napätie zbernicovej linky: 30 Vdc +1/-2 Vdc SELV Napätie pomocného výstupu: 30 Vdc Menovitý prúd: 1280 mA Vyrovnávací čas: 200 ms
FUNKCIE / VLASTNOSTI
- Plastové puzdro
- Pripojenie k zbernicovému vedeniu cez svorku KNX
- Pripojenie k pomocnému zdroju napájania prostredníctvom vyhradených skrutkových svoriek
- Pripojenie napájania cez skrutkové svorky
- Stupeň krytia IP 20 (inštalované zariadenie)
- Klimatická klasifikácia 3K5 a mechanická klasifikácia 3M2 (podľa EN 50491-2)
- Stupeň znečistenia 2 (podľa IEC 60664-1)
- Bezpečnostná trieda I
- Montáž na profilovú lištu 35 mm (podľa EN 60715)
- Zariadenie so 4 modulárnymi jednotkami (1 UM = 18 mm)
- Hmotnosť 320 g
