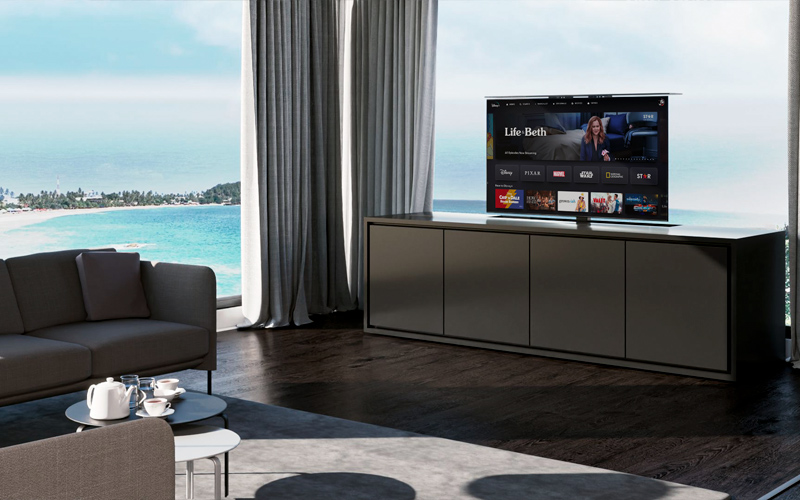

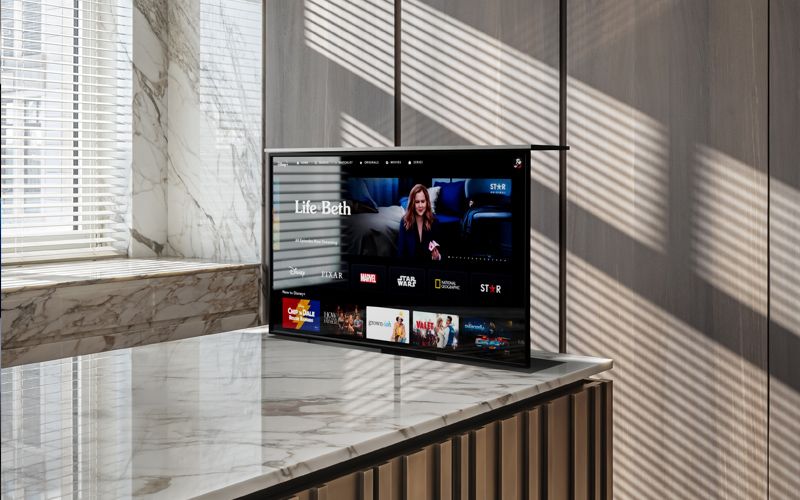

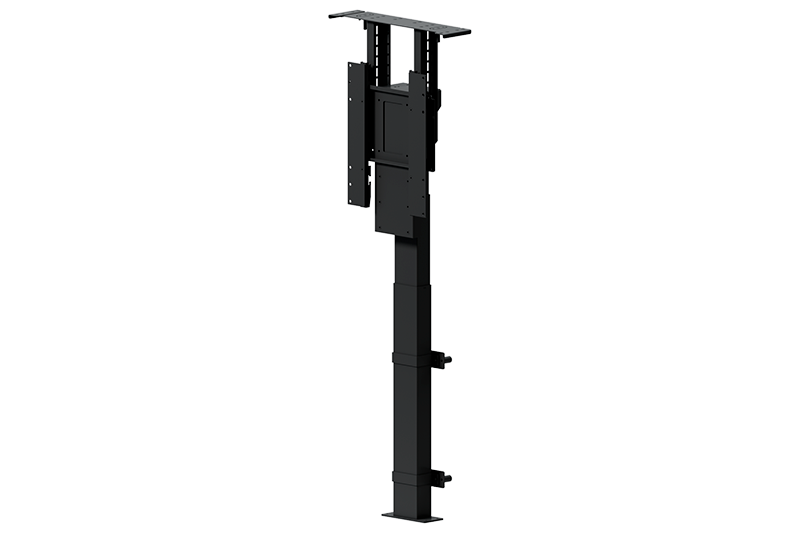

EK-LTV-XL-BL TV Lift je mechanizmus navrhnutý a skonštruovaný na presun skrytých televíznych prijímačov do skriniek. Výrobok sa umiestni do skrinky v stave nečinnosti, v ktorom je skrytý aj televízor; ovládaním káblového ovládača výrobok uvedie televízor do prevádzkového stavu. Prechod medzi týmito dvoma stavmi pokoja/používania sa uskutočňuje pomocou elektromotora integrovaného do zdvíhacieho stĺpa. Modely sa líšia podľa dĺžky zdvíhacieho stĺpika.

Technické údaje

• Minimálna/maximálna veľkosť obrazovky: 32" (EK-LTV-BL) / 65" (EK-LTV-XL-BL)
• Minimálny priestor medzi televízorom a policou skrinky: 13,50 mm
• Maximálna hmotnosť: 25 kg
• Čas cyklu: 18 - 25 s
• Napájacie napätie: 100 - 240 V ± 10 % @ 50 - 60 Hz ± 2 %
• Výkonv pohotovostnom režime: 0,1 W
• Celkový výstupný výkon: 1,2 W 300 W
• Požadovaná ochrana: IP20
• Výška v pokoji: 753,5 / 939 mm
• TV : do 65"

Rozmery v pokoji (ŠxVxH, bez TV)

471 x 753,5 / 939 x 171,5 mm

Maximálne rozmery (ŠxVxH, bez TV)

471 x 1945 x 171,5 mm

Hmotnosť (bez TV)

16 kg (35 lb)

Inštalačné rozmery

(700 mm)

Maximálna výchylka v zatvorenej/otvorenej polohe

999 mm

Maximálny ťah

600 N

Ohybový moment

max. 100 Nm dynamický

Maximálna rýchlosť: 38 mm/s

Pracovný cyklus

5 % ~ 2 min. pri nepretržitej prevádzke a plnom zaťažení s následnou 18 min. prestávkou

Funkcie / vlastnosti

• Kompaktná konštrukcia, vedenie a pohon sú dokonale integrované
• Namontovaný konektor na jednoduché pripojenie k riadiacej jednotke a samostatný kábel motora
• Farba: čierna RAL 9005 lesklá 30
• Tichý pohyb
• Technológia PIEZO™: integrovaný senzor proti kolízii minimalizuje riziko poškodenia v smere nahor a nadol.
• PVC-FreeTM, vyrobené bez použitia PVC materiálov
• Neviditeľné posuvné koľajnice
• Minimálna vzdialenosť medzi profilmi
• Synchronizovaný pohyb stredového profilu
• Upevňovacia konzola na ovládanie kábla
• Skriňa motora (čierna) vopred namontovaná v pohybovom stĺpiku
• Schválené podľa EN 60335-1 a UL 962
• Len pre tlačné aplikácie
• Kompatibilný so sklom Sky Glass
