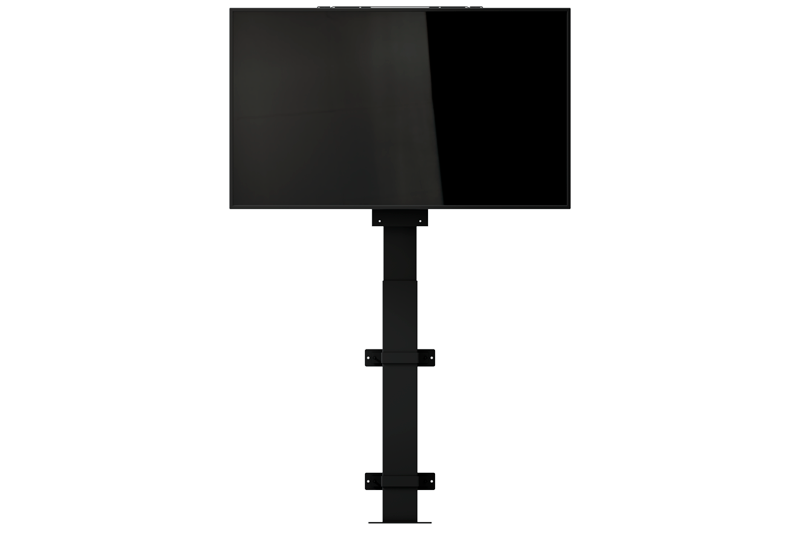

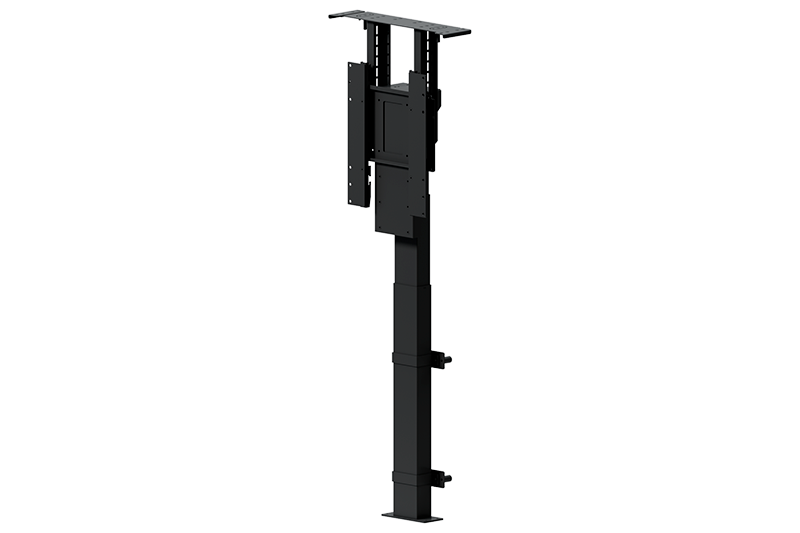

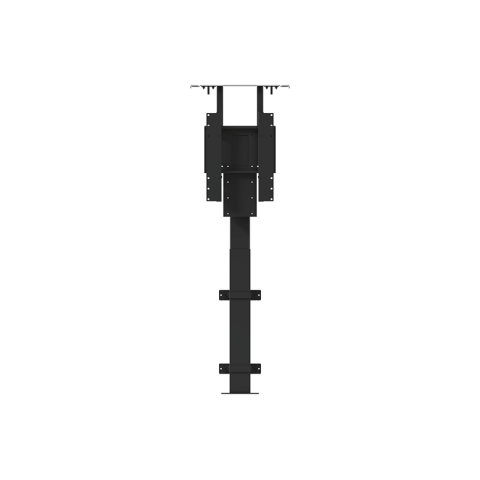

Televízny zdvihák EK-LTV-BL je mechanizmus navrhnutý a skonštruovaný na premiestňovanie skrytých televíznych prijímačov do skriniek. Výrobok sa umiestni do skrinky v stave nečinnosti, v ktorom je skrytý aj televízor; ovládaním káblového ovládača výrobok uvedie televízor do prevádzkového stavu. Prechod medzi týmito dvoma stavmi pokoja/používania sa uskutočňuje pomocou elektromotora integrovaného do zdvíhacieho stĺpa. Modely sa líšia podľa dĺžky zdvíhacieho stĺpika.
Technické údaje
- Minimálna/maximálna veľkosť obrazovky: 32" (EK-LTV-BL) / 65" (EK-LTV-XL-BL)
- Minimálny priestor medzi televízorom a policou skrinky: 13,50 mm
- Maximálna hmotnosť: 25 kg
- Čas cyklu: 18 - 25 s
- Napájacie napätie: 100 - 240 V ± 10 % @ 50 - 60 Hz ± 2 %
- Výkonv pohotovostnom režime: 0,1 W
- Celkový výstupný výkon: 1,2 W 300 W
- Požadovaná ochrana: IP20
- Výška v pokoji: 598,5 / 790 mm
- TV : do 43"
Rozmery v pokoji (ŠxVxH, bez TV)
EK-LTV-BL: 471 x 598,5 / 790 x 174,7 mm
Maximálne rozmery (ŠxVxH, bez televízora)
EK-LTV-BL: 471 x 1445 x 174,7 mm
Hmotnosť (bez televízora)
EK-LTV-BL: 15 kg
Inštalačné rozmery
EK-LTV-BL: 518 / 545 mm (518 / 545 mm)
Maximálna výchylka v zatvorenej/otvorenej polohe
EK-LTV-BL: 655 mm
Maximálny ťah
EK-LTV-BL: 700 N
Ohybový moment
EK-LTV-BL: My = max. 150 Nm dynamický
Maximálna rýchlosť: 38 mm/s
Pracovný cyklus
EK-LTV-BL: 10 % ~ 2 min pri nepretržitej prevádzke a plnom zaťažení s následnou 18 min prestávkou.
Funkcie / vlastnosti
- Kompaktná konštrukcia, vedenie a pohon sú dokonale integrované
- Namontovaný konektor na jednoduché pripojenie k riadiacej jednotke a samostatný kábel motora
- Farba: čierna RAL 9005 lesklá 30
- Tichý pohyb
- Technológia PIEZO™: integrovaný senzor proti kolízii minimalizuje riziko poškodenia v smere nahor a nadol.
- PVC-FreeTM, vyrobené bez použitia PVC materiálov
- Neviditeľné posuvné koľajnice
- Minimálna vzdialenosť medzi profilmi
- Synchronizovaný pohyb stredového profilu
- Upevňovacia konzola na ovládanie kábla
- Skriňa motora (čierna) vopred namontovaná v pohybovom stĺpiku
- Schválené podľa EN 60335-1 a UL 962
- Len pre tlačné aplikácie
- Kompatibilný so sklom Sky Glass
