Stránka s 1 tlačidlom
Mimoriadna flexibilita panela s tlačidlami umožňuje usporiadať tlačidlá pre každú jednotlivú obrazovku 3 rôznymi spôsobmi: s jedným tlačidlom, s dvoma tlačidlami a so štyrmi tlačidlami. Tak, aby čo najlepšie vyhovovali akýmkoľvek požiadavkám.
2 tlačidlá strana
Aby čo najlepšie odrážali každé možné prostredie, každé tlačidlo je možné prispôsobiť textom, symbolmi a farbami.
4 tlačidlá strana
Tlačidlá možno použiť na ovládanie osvetľovacích zariadení, scenárov a motorových pohonov. Dlhými stlačeniami možno vyvolať grafické stránky na presné ovládanie prvkov domácej automatizácie.
Popis

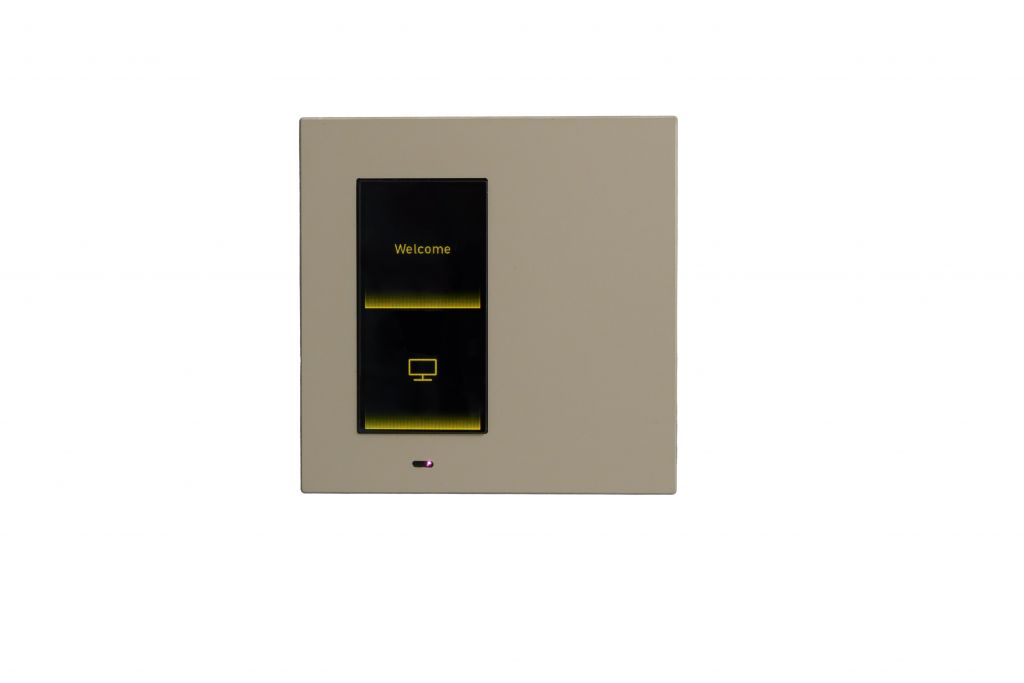

"Virtuálne" štandardné tlačidlo KNX, t. j. založené na bezokrajovom dotykovom displeji IPS, v ktorom možno každé tlačidlo prispôsobiť prostredníctvom špeciálnej aplikácie. aj po inštalácii je možné prispôsobiť určité atribúty každého tlačidla, napr. polohu, symboly a nápisy.
Technické údaje
- Napájanie 30 Vdc cez zbernicu KNX
- Spotreba prúdu v pohotovostnom režime: 8 mA @30Vdc / max: 35 mA @30Vdc
- Montáž na stenu na okrúhlu alebo štvorcovú skrinku
- Trieda ochrany IP20 (nainštalované)
- Plastový kryt
- Klimatická klasifikácia 3K5 a mechanická klasifikácia 3M2 (podľa EN 50491-2)
- Stupeň znečistenia 2 (podľa IEC 60664-1)
- Rozmery: 83 x 77 x 37 mm
- Prevádzková teplota: 5... + 45 °C
- Teplota skladovania: 25... + 55°C
- Prepravná teplota: 25... + 70°C
- Relatívna vlhkosť: 95% bez kondenzácie
Dodávka
Súčasťou dodávky je svorkovnica na pripojenie k zbernici, plastový adaptér, kovová podpera na inštaláciu na okrúhlu alebo štvorcovú montážnu skrinku (upevňovacie otvory vzdialené od seba 60 mm), dva páry upevňovacích skrutiek.
Príslušenstvo
Nasledujúce príslušenstvo je možné objednať samostatne:
- Štvorcová doska Hlboká alebo povrchová verzia s okienkom 30 x 60 mm
Stránka konfigurácie zariadenia
Prezeraním jednotlivých stránok objavte všetky funkcie systému SIGNUM.
Ovládanie jasu strana
Grafický posuvník umožňuje presné ovládanie motorových alebo svetelných pohonov v percentách.
Stránka ovládania teploty farieb
Špeciálnu stránku možno aktivovať na ovládanie odtieňa svetla vyžarovaného svetelným zdrojom. Prepnutím zo studenej farby na teplejšiu sa dosiahne úplne iná atmosféra.
Stránka ovládania motorizácie
Stránka motorizácie umožňuje ovládať motorizované uzamykacie prvky pomocou tlačidiel nahor a nadol.
Stránka izbového termostatu
Stránka izbového termostatu, navrhnutá tak, aby bola jednoduchá a intuitívna, umožňuje sledovať teplotu v miestnosti a ovládať požadovanú teplotu.
Stránka zvuku
Stránka zvuku umožňuje vybrať zdroj zvuku, zmeniť aktuálne prehrávanú skladbu a zvýšiť alebo znížiť hlasitosť..jpg)
Stránka Nastavenia zvuku
Stránka Nastavenia zvuku umožňuje tiež ovládať úroveň hlasitosti a vyrovnanie vysokých a nízkych tónov. Vyrovnanie výšok a basov.
Konfigurácia aplikácie Ekinex Tool App
Prostredníctvom aplikácie Ekinex Tool App (dostupnej pre zariadenia so systémom iOS a Android) môžete komunikovať a prispôsobovať všetky parametre zariadenia.
Hlavná stránka
Na hlavnej stránke si môžete vybrať tému (Gradient alebo Flat) a prispôsobiť texty a symboly virtuálnych tlačidiel.
Stránka prispôsobenia tlačidiel
Môžete sa horizontálne posúvať medzi obrazovkami zariadenia a prispôsobiť príslušné tlačidlá.
Stránka knižnice symbolov
Aplikácia poskytuje prístup k priebežne aktualizovanej knižnici 120 symbolov.
Stránka s nastaveniami
Stránka s nastaveniami umožňuje konfigurovať hlavné prevádzkové parametre zariadenia: jas displeja, aktiváciu spätnej väzby haptického senzora a čas pohotovostného režimu.
Funkcie / vlastnosti
- Na každej obrazovke je možné nakonfigurovať až 4 tlačidlá a celkovo až 3 obrazovky.
- Haptická tlaková spätná väzba
- Ovládanie a stmievanie osvetľovacích zariadení
- Ovládanie motorových pohonov žalúzií (napr. roliet, markíz alebo žalúzií)
- Čiastočne programovateľné atribúty pre každé tlačidlo
- 2,65" displej IPS RGB, 162 x 320 pixelov, 262K farieb s hmatovou spätnou väzbou
- Modul Bluetooth BLE na pripojenie k programovacej aplikácii
- Detekcia teploty v miestnosti prostredníctvom integrovaného snímača
- Snímač priblíženia integrovaný v prednom paneli (objednáva sa samostatne)
- Funkcia izbového termostatu
- Pripojenie na zbernicovú linku prostredníctvom terminálu KNX
- Zapustená montáž na stenu na okrúhlej alebo štvorcovej skrinke
- Konfigurácia prostredníctvom aplikácie
