Aplikácia Mitsubishi Heavy Industries bola špeciálne navrhnutá tak, aby umožňovala obojsmerné ovládanie a monitorovanie systémov Mitsubishi Heavy Industries VRF z inštalácie KNX. Riešenie umožňuje integráciu až 4 vnútorných jednotiek z jedného rozhrania.

Vlastnosti a výhody

• Podpora štandardných dátových bodov KNX (DPT)

  Podporované sú štandardné dátové body KNX (DPT), čo zabezpečuje jednoduchú integráciu zariadenia/systému KNX.

• Priamy prístup k vonkajšej jednotke

  Pripojenie je jednoduché, pretože rozhranie sa pripája priamo ku komunikačnej zbernici vonkajšej jednotky.

• Automatická identifikácia

  K dispozícii je funkcia skenovania na automatickú identifikáciu jednotiek prítomných v systéme VRF.

• Signály vonkajšej jednotky

  Vonkajšej jednotke sú priradené signály, ktoré sa môžu použiť počas integrácie.

• Signály spotreby energie pre každú vnútornú jednotku

  K dispozícii sú signály spotreby energie každej vnútornej jednotky, takže ich možno kontrolovať individuálne.

• Podpora dátových bodov

  K dispozícii je široká škála monitorovacích a riadiacich dátových bodov.

• Prístup vhodný na uvedenie do prevádzky pomocou systému Intesis MAPS

  Šablóny možno importovať a opakovane používať tak často, ako je potrebné, čo výrazne skracuje čas uvedenia do prevádzky.

• Automatické aktualizácie konfiguračného nástroja a rozhrania

  Konfiguračný nástroj Intesis MAPS aj firmvér rozhrania môžu dostávať automatické aktualizácie.

Technické špecifikácie

• Intesis Gateway, inštalačná príručka, konfiguračný kábel USB.
• Napájací zdrojnie je súčasťou dodávky.
• Čistá hmotnosť (ERP) (g): 275 g
• Montáž: montáž na lištu DIN (držiak je súčasťou dodávky), montáž na stenu
• Prevádzková teplota °C Min: 0 °C
• Prevádzková teplota °C Max: 60 °C
• Záruka (v rokoch): 3
• Kapacita : Až 4 vnútorné jednotky a až 12 vonkajších jednotiek.
• Vnútorná teplota: 1,5 °C:
  • Táto riadiaca jednotka je určená na inštaláciu do rozvodnej skrine. Ak je jednotka namontovaná mimo rozvádzača, vždy treba prijať opatrenia, aby sa zabránilo elektrostatickému výboju do jednotky. Pri práci vo vnútri skrine (napr. nastavovanie, nastavovanie spínačov atď.) by sa pred dotykom jednotky mali vždy dodržiavať typické antistatické opatrenia.

Certifikáty a normy

• CE: Áno
• UL: Áno
• Kategória WEEE: IT a telekomunikačné zariadenia
• CB: Áno
• UKCA : Áno
• UKPSTI: Áno
• Klasifikácia ETIM: EC001604

Fyzikálne vlastnosti

• Obsahuje batériu: Nie
• LED indikátory : stav brány a komunikácie.
• Tlačidlá na obnovenie továrenských nastavení. Správa I-Am (len BACnet). Prepínač normálneho režimu/režimu programovania (len KNX).

Prípad použitia

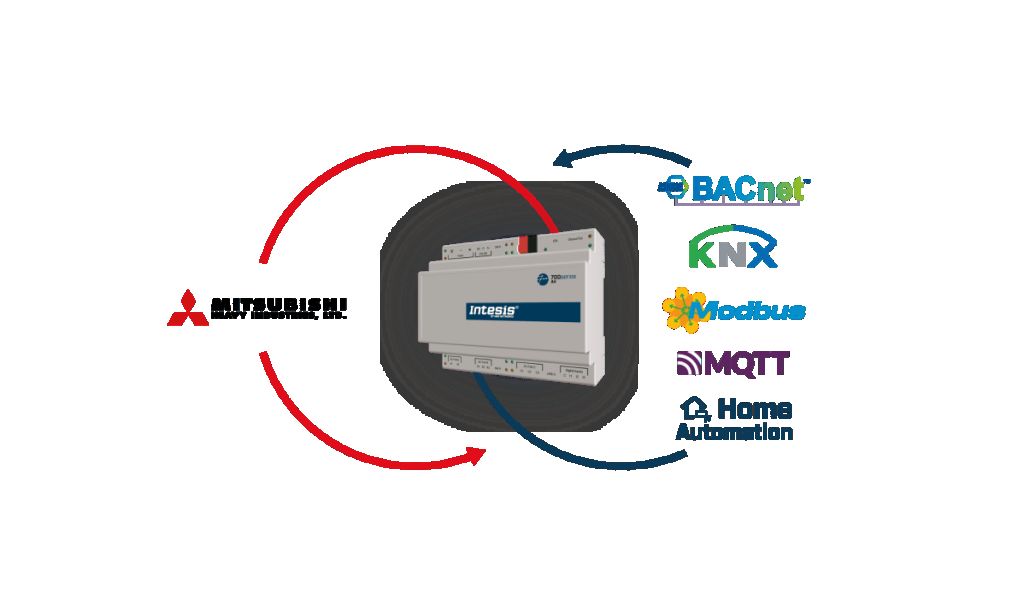

Príklad integrácie.
