Funkcie
Meranie svetla - aktuálna intenzita svetla.
Prijímač GPS - poskytuje aktuálny čas a súradnice polohy. Meteostanica Suntracer KNX sl vypočítava aj polohu slnka (azimut a eleváciu).
Ovládanie tienenia - pre 8 fasád so sledovaním lamiel a okrajov tieňa.
Meranie tlaku vzduchu.
Meranie vetra - rýchlosť vetra sa meria elektronicky, bezhlučne a spoľahlivo, a to aj pri krupobití, snežení a teplotách pod nulou. Zachytávajú sa aj turbulentné a stúpajúce prúdy vzduchu okolo zariadenia.
Monitorovanie snímača vetra - ak sa hodnota vetra zmení o menej ako ± 0,5 m/s v priebehu 48 hodín, ako chybové hlásenie sa odošle maximálna hodnota 35 m/s. Aktivujú sa tak všetky alarmy vetra s limitnou hodnotou nižšou ako 35 m/s.
Detekcia zrážok - povrch snímača je vyhrievaný, takže sa detekujú len kvapky a vločky, nie hmla alebo rosa. Keď prestane pršať alebo snežiť, snímač rýchlo vyschne a výstraha pred zrážkami sa ukončí.
Meranie teploty.
Ochrana proti námraze pre tieniace systémy.
Prepínanie výstupov - pre všetky merané a vypočítané hodnoty. Prahové hodnoty možno nastaviť pre každý parameter alebo prostredníctvom komunikačných objektov.
Týždenný a kalendárny časový spínač - všetky časové výstupy možno použiť ako komunikačné objekty. Týždenný spínač má 24 periód, ktoré možno nakonfigurovať ako výstup alebo vstup. Ak je perióda výstupom, čas prepnutia sa nastavuje pre každý parameter alebo komunikačný objekt. Kalendárny spínač má 4 periódy a pre každú periódu možno nakonfigurovať dva denné spínacie cykly zapnutia/vypnutia.
Letná kompenzácia pre chladiace systémy - charakteristická krivka prispôsobuje cieľovú teplotu v miestnosti vonkajšej teplote a nastavuje minimálne a maximálne hodnoty cieľovej teploty.
Logické hradlá - 8 AND a 8 OR, každé so 4 vstupmi. Vstupmi môžu byť spínacie udalosti, ako aj 16 logických vstupov vo forme komunikačných objektov. Výstup každého hradla možno voliteľne nastaviť ako 1-bitový alebo 2 × 8-bitový.
Multifunkčné moduly - 8 modulov na úpravu vstupných údajov pomocou výpočtov, overovania stavu alebo konverzie typu dátového bodu.
Konfigurácia - vykonáva sa pomocou softvéru KNX ETS.
Špecifikácie
Všeobecné informácie:
- Kryt: plast.
- Farba: biela/priehľadná

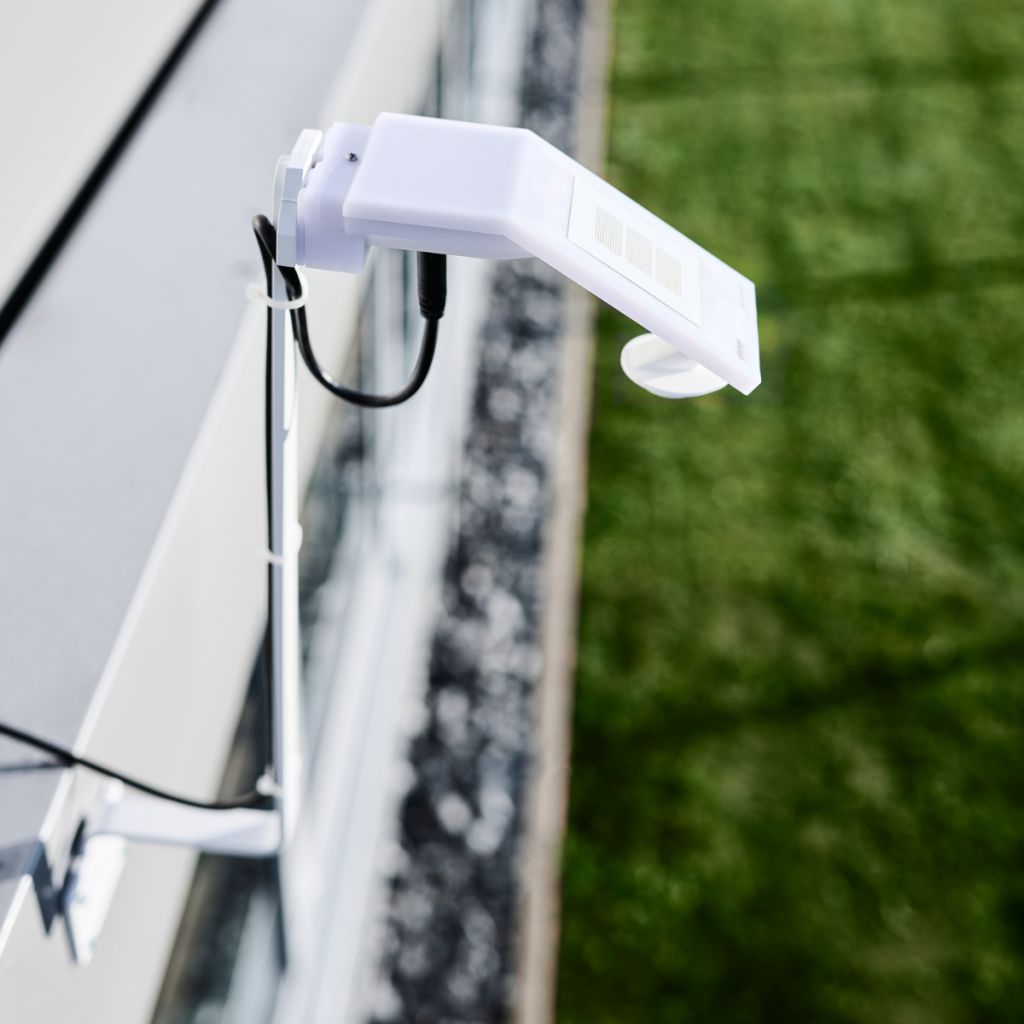

- Montáž: na stenu alebo na stĺp
- Trieda ochrany: IP44
- Rozmery (Š × V × H): 62 mm × 75 mm × 155 mm
- Celková hmotnosť: ≈ 90 g
- Prevádzková teplota: -30...+50 °C
- Teplota skladovania: -30...+70 °C
- Pripojovací kábel: 4-vodičový (zbernica KNX +/-, napájanie +/-), priemer cca 5 mm, typ J-Y(ST)Y, 2 × 2 × 0,8 mm
Zbernica KNX:
- Stredný: TP1-256
- Konfiguračný režim: S-Mode
- Maximálny počet skupinových adries: 2000
- Maximálny počet priradení: 2000
- Komunikačné objekty: 1385 / 860 / 339
- Maximálny odber prúdu: 10 mA
- Dátový výstup: KNX +/-
- Čas od obnovenia napájania zbernice po príjem údajov: ≈ 4 s
Napájanie:
- Napätie: 20...30 V DC
- Prúd [pri 24 V DC]: ≤ 90 mA
Snímače:
- Rozsah merania teploty: -30...+50 °C
- Rozsah merania vetra: 0...35 m/s
- Rozsah merania tlaku: 300 mbar ... 1100 mbar
- Rozsah merania osvetlenia: 0 luxov ... 99 000 luxov
Rozsah dodávky a príslušenstvo
- Senzor
- Pripojovací kábel: cca 10 m s konektorom a svorkami
- Skrinka na povrchovú montáž: IP55 (len na vnútorné použitie)
- Šnekové svorky: Ø 40-60 mm, vhodné pre tyč Ø 35-55 mm
- Skrutky a hmoždinky: 4 × 50 mm skrutky s guľovou hlavou z nehrdzavejúcej ocele a 6 × 30 mm hmoždinky na montáž na stenu

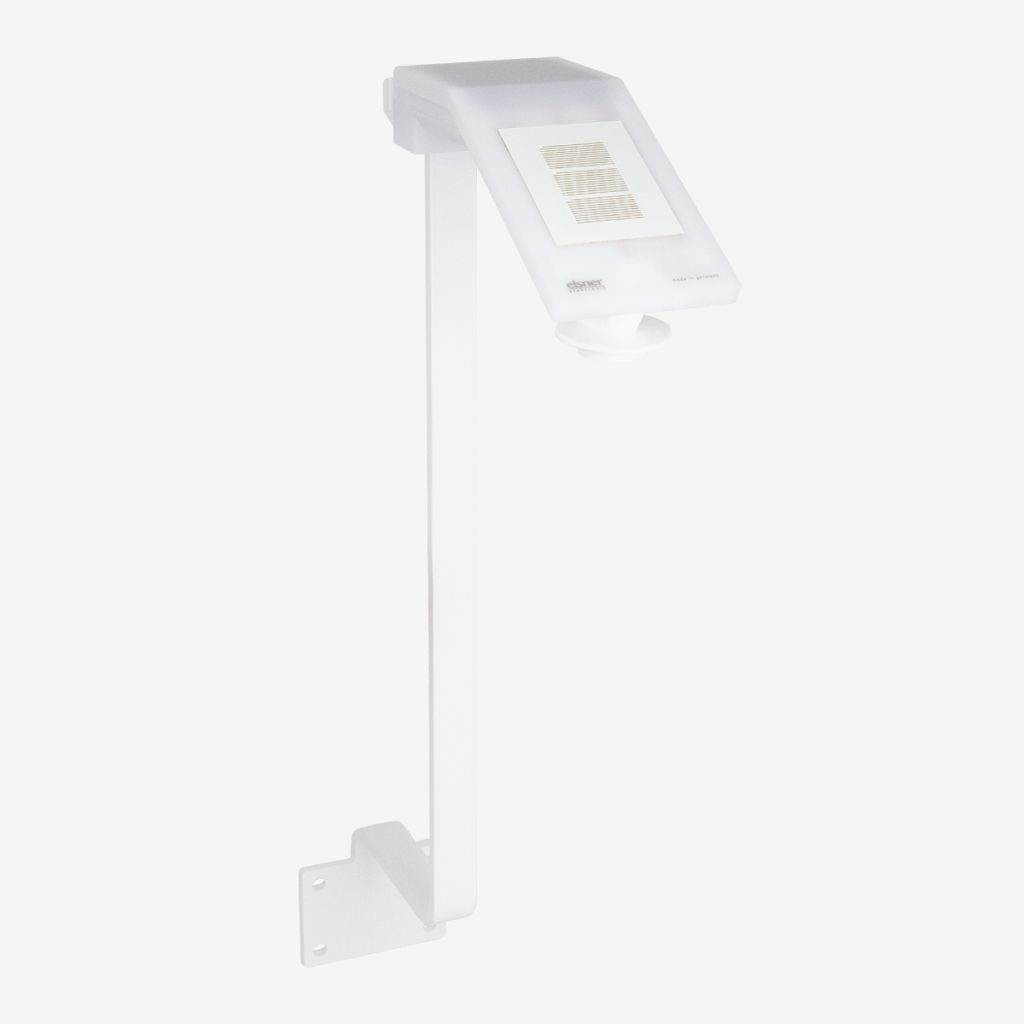

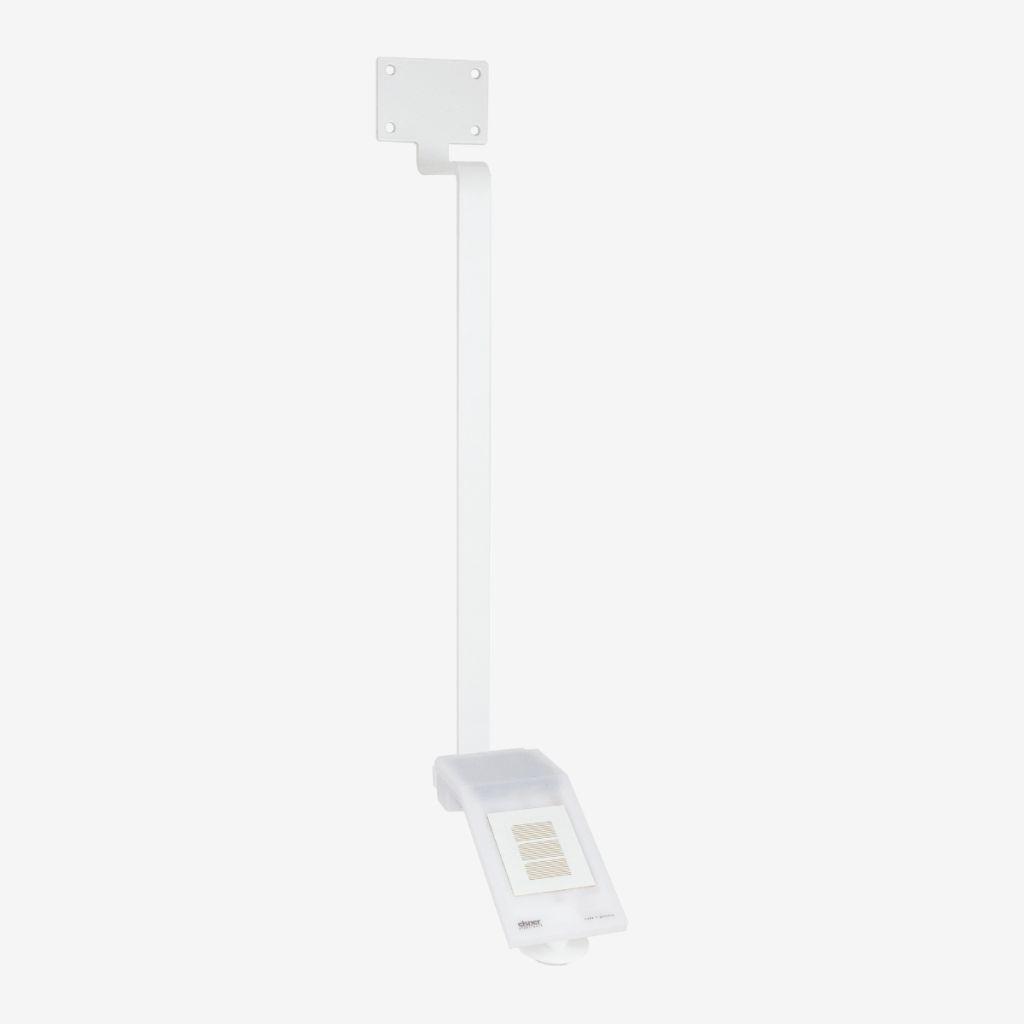

- Montážne rameno s montážnym príslušenstvom
- Návod na inštaláciu: nemčina, angličtina, francúzština, taliančina, španielčina
- Návod na stiahnutie: nemčina, angličtina, francúzština, taliančina, španielčina
- Súbor výrobku na stiahnutie: nemčina, angličtina, francúzština, taliančina, španielčina
