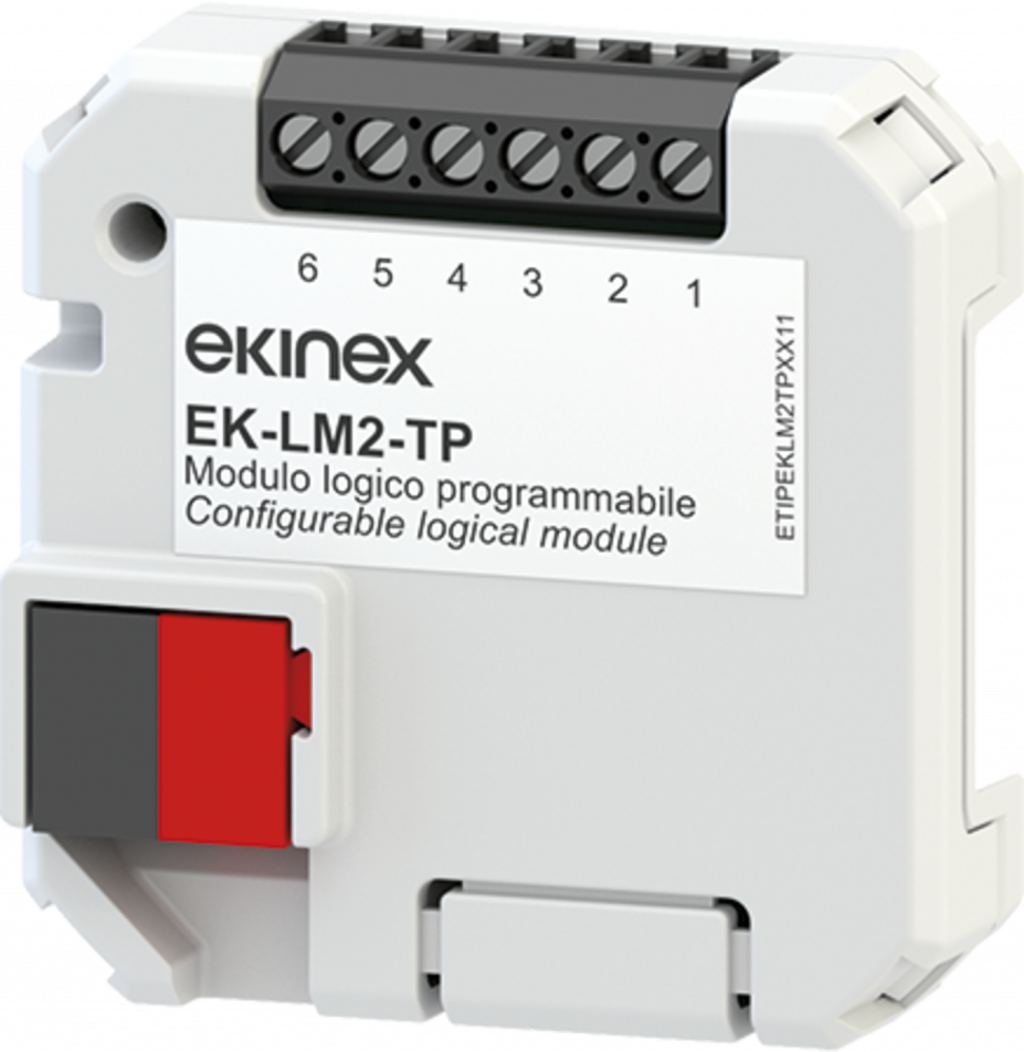

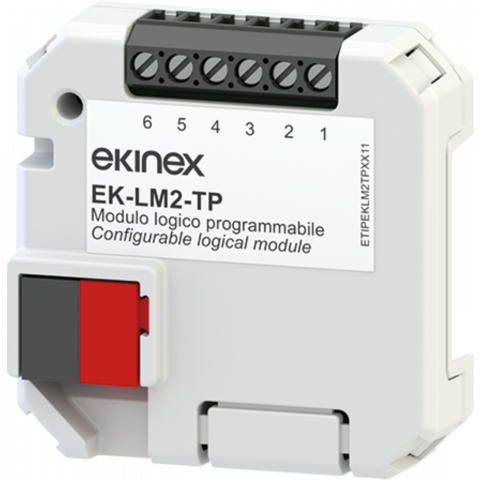

Logický modul (malá riadiaca jednotka) umožňujúci automatizáciu zariadení na zbernici KNX pomocou logických a matematických pravidiel, konfigurácia z ETS.
Modul je napájaný zo zbernice KNX pomocou 30 V DC SELV a nevyžaduje ďalšie napájanie. Inštalácia/montáž do skrine alebo na lištu DIN (EN 60715) pomocou držiaka EK-SMG-35, ktorý je súčasťou dodávky. Určené pre systémy automatizácie komerčných a obytných budov.
FUNKCIE/PARAMETRE
Modul obsahuje funkcie z nasledujúceho zoznamu:
- Logika: Vykonáva vyhodnotenie kombinácií logických funkcií podľa nastavení.
- Aritmetika: Vykonáva matematické operácie s jednou alebo viacerými vstupnými hodnotami.
- Rozsahy.
- Mapovanie: Prevádza vstupné hodnoty (až 8 vstupov) na prednastavené výstupné hodnoty.
- Konverzia: Prevádza komunikačný objekt KNX na iný dátový typ KNX (DPT).
- Časovač: Implementácia monostabilného alebo astabilného časovača s voliteľnými časovými parametrami zapnutia/vypnutia.
- Porovnanie: Vracia výsledok porovnania dvoch hodnôt (rovná sa, väčšia, menšia atď.).
- Multiplexer: Kopíruje hodnotu jedného vstupného objektu buď na jeden z N výstupných objektov, alebo na všetky objekty vo vybranej výstupnej skupine.
Parametre každej funkcie možno nastaviť podľa požiadaviek z programu ETS.
Pre každý typ funkcie možno modul použiť niekoľkokrát, takže modul možno použiť na riešenie veľkého počtu logických a matematických riadiacich úloh a procesov v inštalácii, v ktorej sa používa.
Prídavný modul svorkovnice umožňuje pripojiť k logickému modulu až 4 bezpotenciálové vstupy.
