ÆVO skonštruované na dlhú životnosť - Nezlomná spoľahlivosť a odolnosť pre bezproblémový zajtrajšok.

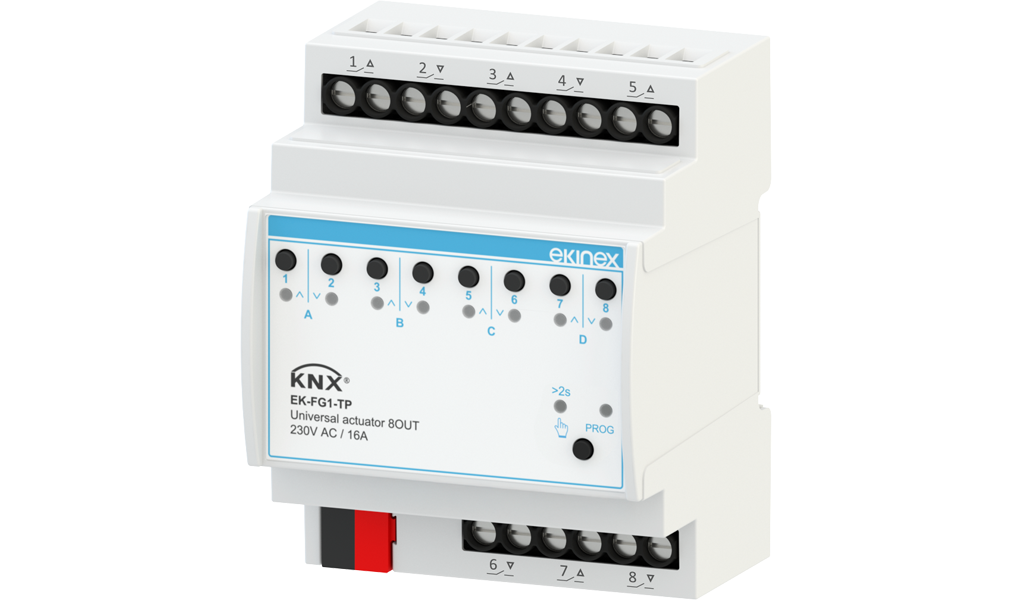

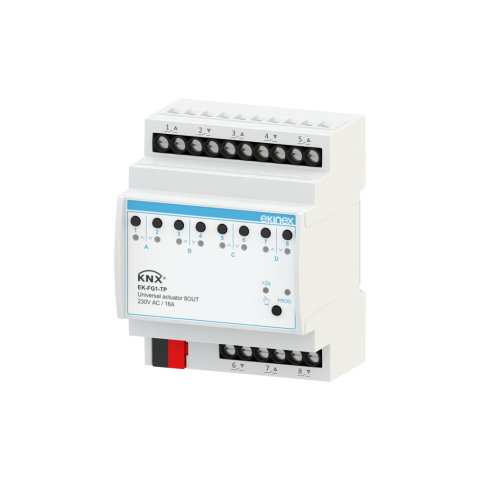

Univerzálny I/O modul EK-FG1-TP-I zo série ÆVO umožňuje nezávisle a v ľubovoľnej kombinácii ovládať až 8 záťaží, ako sú svetlá a ventily, alebo až 4 žalúzie a trojcestné ventily.

Okrem toho modul EK-FG1-TP-I umožňuje riadiť až 8 záťaží, scenárov, až 4 motory, stmievače alebo klimatizáciu až 8 miestností pomocou integrovanej funkcie termostatu/hygrostatu, čítaním tradičných príkazov a snímačov vybavených bezpotenciálovými kontaktmi alebo pasívnymi teplotnými sondami NTC; na tento účel má zariadenie 8 analógových/digitálnych vstupov, ktoré možno konfigurovať nezávisle od anketového napätia vytváraného vnútri zariadenia.

Výrobok je vybavený tlačidlami na manuálnu prevádzku a LED diódami na indikáciu stavu; tlačidlo umožňuje prepínanie medzi automatickou a manuálnou prevádzkou. Zariadenie má integrovaný komunikačný modul zbernice KNX a je určené na montáž na profilovú lištu 35 mm. Napájanie je zabezpečené prostredníctvom zbernice KNX a nie je potrebný žiadny pomocný zdroj napájania.

Technické údaje

Napájanie

• Napätie 30 Vdc cez zbernicu KNX

Výstupy

• Počet: 8 (bistabilné relé)
• Napätie 230 V AC
• Prúd: 16 A

Vstupy: 1:

• 8 (konfigurovateľné analógové/digitálne)
• Pre pasívne snímače teploty (NTC 10 kΩ pri 25 °C)
• Pre spínače, tlačidlá alebo tradičné bezpotenciálové snímače

Napájanie

Napájanie obsahuje svorku na pripojenie k linke zbernice KNX. Všetky snímače teploty NTC, ktoré sa majú pripojiť na vstupy, sa musia objednať samostatne.
