ÆVO skonštruované na dlhú životnosť - nezničiteľná spoľahlivosť a odolnosť pre zajtrajšok bez starostí.

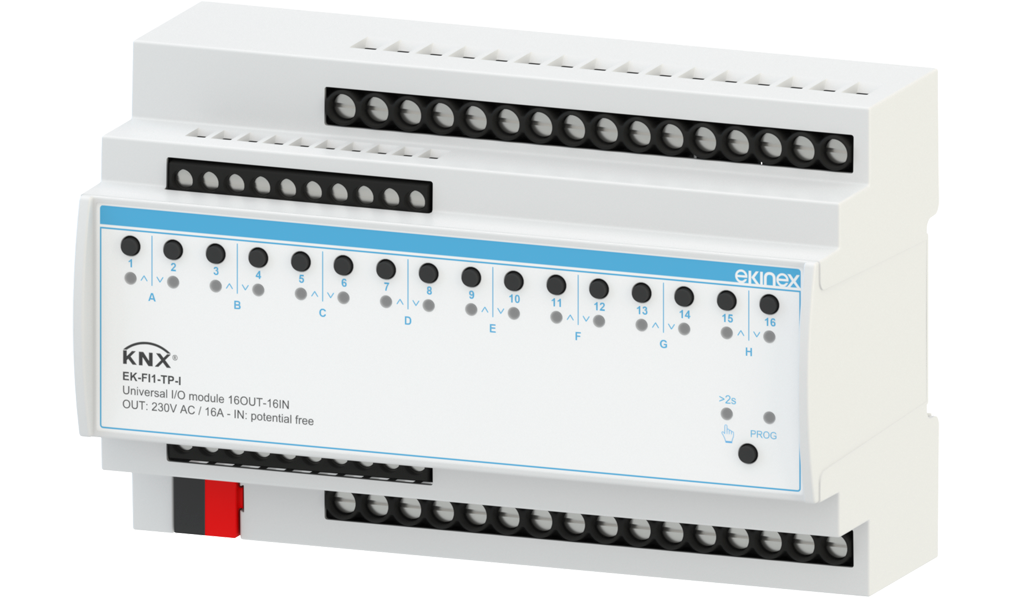

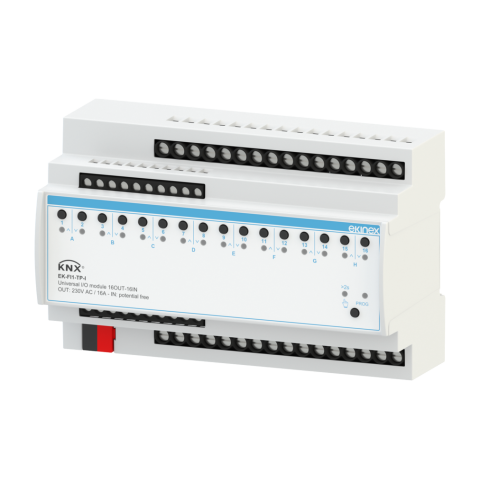

Univerzálny I/O modul EK-FI1-TP-I zo série ÆVO umožňuje ovládať až 16 záťaží, ako sú svetlá a ventily, alebo až 8 žalúzií, roliet, ventilov - nezávisle a v ľubovoľnej kombinácii. Na tento účel je zariadenie vybavené beznapäťovými bistabilnými reléovými výstupmi, ktoré zaručujú zachovanie nastaveného stavu ovládania aj v prípade výpadku napájania.
Okrem toho EK-FI1-TP-I umožňuje riadiť až 16 záťaží, scenárov, až 8 motorov, stmievačov alebo klimatizáciu až 8 miestností pomocou integrovanej funkcie termostatu/hygrostatu čítaním tradičných príkazov a snímačov vybavených beznapäťovými kontaktmi alebo pasívnymi snímačmi teploty NTC. Na tento účel má zariadenie 8 digitálnych vstupov a 8 analógových/digitálnych vstupov, ktoré možno konfigurovať nezávisle od seba pomocou vyhodnocovacieho napätia generovaného priamo v zariadení.
Výrobok je vybavený tlačidlami na manuálnu prevádzku a indikáciou stavu LED; jedno tlačidlo umožňuje prepínanie medzi automatickou a manuálnou prevádzkou. Zariadenie má integrovaný komunikačný modul zbernice KNX a je určené na montáž na 35 mm lištu DIN. Napájanie je zabezpečené prostredníctvom zbernice KNX a nie je potrebný žiadny pomocný zdroj napájania.
Pre spínače, tlačidlá alebo tradičné bezpotenciálové snímače
Obsah
Balenie obsahuje svorku na pripojenie k zbernicovému vedeniu KNX. Všetky snímače teploty NTC, ktoré sa majú pripojiť na vstupy, sa musia objednať samostatne.
Funkcie / vlastnosti
Plastové puzdro
Tlačidlá a LED diódy na ovládanie a indikáciu stavu výstupu na prednom paneli
Tlačidlo a LED na programovanie alebo manuálne/automatické ovládanie na prednom paneli
Pripojenie na zbernicu prostredníctvom terminálu KNX
Pripojenie záťaže k výstupom prostredníctvom skrutkových svoriek s prierezom kábla do 4 mm²
Pripojenie záťaže na vstupy prostredníctvom skrutkových svoriek s prierezom kábla do 2,5 mm².
Pripojenie rôznych fáz k susedným výstupom
Zariadenie so 4 modulárnymi jednotkami (1 MU = 18 mm)
Konfigurácia a uvedenie do prevádzky
Podrobný opis parametrov nájdete v aplikačnej príručke zariadenia. Na konfiguráciu a uvedenie do prevádzky sa vyžaduje ETS5 alebo vyššia verzia. Aplikačný program ETS: APEKFG1TPI##.knxprod
