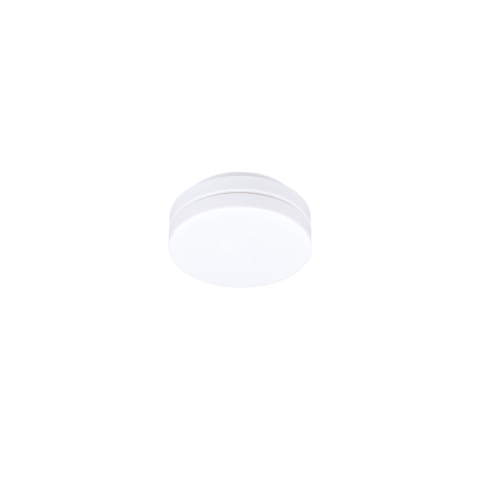

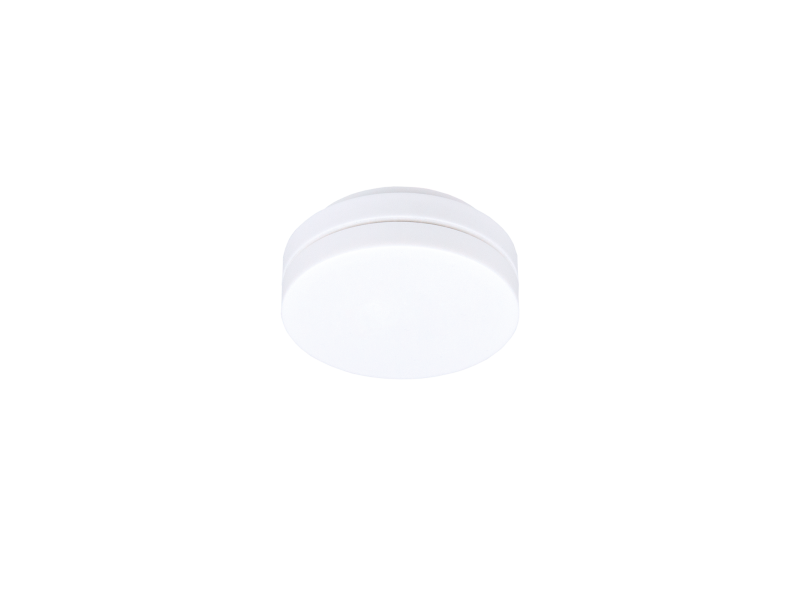

Senzor Mini-Sewi KNX TH meria teplotu okolia. Sníma vlhkosť vzduchu a vypočíta rosný bod. Prostredníctvom zbernice môžu vnútorné snímače prijímať externé hodnoty teploty alebo vlhkosti a ďalej ich spracúvať s vlastnými údajmi do celkovej hodnoty (zmiešaná hodnota, napr. priemerná hodnota v miestnosti).
Všetky namerané hodnoty sa môžu použiť na riadenie limitne závislých spínacích výstupov. Stavy sa dajú prepojiť prostredníctvom logických hradiel AND a OR. Okrem toho môže integrovaný komparátor akčných veličín porovnávať a vysielať veličiny, ktoré boli prijaté prostredníctvom komunikačných objektov.
Integrovaný PI-regulátor riadi vykurovanie/chladenie (podľa teploty). Mini-Sewi KNX TH ponúka druhý regulátor pre vetranie (zvlhčovanie/odvlhčovanie podľa vlhkosti) a na zbernici sa môže vydať varovanie, akonáhle sa opustí komfortné pole podľa DIN 1946.
Funkcie:
Meranie teploty s výpočtom zmiešaných hodnôt. Podiel vnútornej meranej hodnoty a vonkajšej hodnoty možno nastaviť v percentách. Prahové hodnoty možno nastaviť pre každý parameter alebo prostredníctvom komunikačných objektov PI-regulátora pre vykurovanie (jednostupňové alebo dvojstupňové) a chladenie (jednostupňové alebo dvojstupňové) podľa teploty. Regulácia podľa jednotlivých žiadaných hodnôt alebo základnej žiadanej teploty 4 logické hradlá AND a 4 logické hradlá OR, každé so 4 vstupmi. Všetky spínacie udalosti a 16 logických vstupov (vo forme komunikačných objektov) možno použiť ako vstupy pre logické brány. Výstup každého hradla môže byť voliteľne nakonfigurovaný ako 1-bitový alebo 2 x 8-bitový komparátor 2 akčných premenných pre výstup minimálnych, maximálnych alebo priemerných hodnôt. 5 vstupov, každý pre hodnoty prijaté prostredníctvom komunikačných objektov Konfigurácia sa vykonáva pomocou softvéru KNX ETS.
Meranie vlhkosti (relatívna, absolútna) s výpočtom zmiešaných hodnôt. Podiel internej meranej hodnoty a externej hodnoty možno nastaviť ako percento. Hlásenie zo zbernice, či sú hodnoty teploty a vlhkosti v komfortnom rozsahu (DIN 1946). Výpočet rosného bodu PI regulátor pre vlhkosť podľa vlhkosti: Vetranie/vzduch (jednostupňové alebo Vetranie (jednostupňové alebo dvojstupňové)).
Technické údaje:
Všeobecné informácie:
Plastové puzdro
Farba:

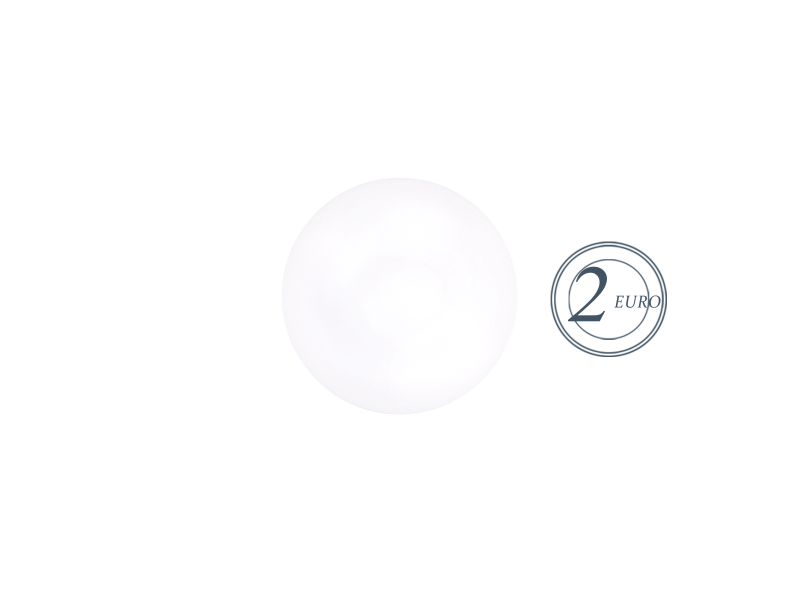

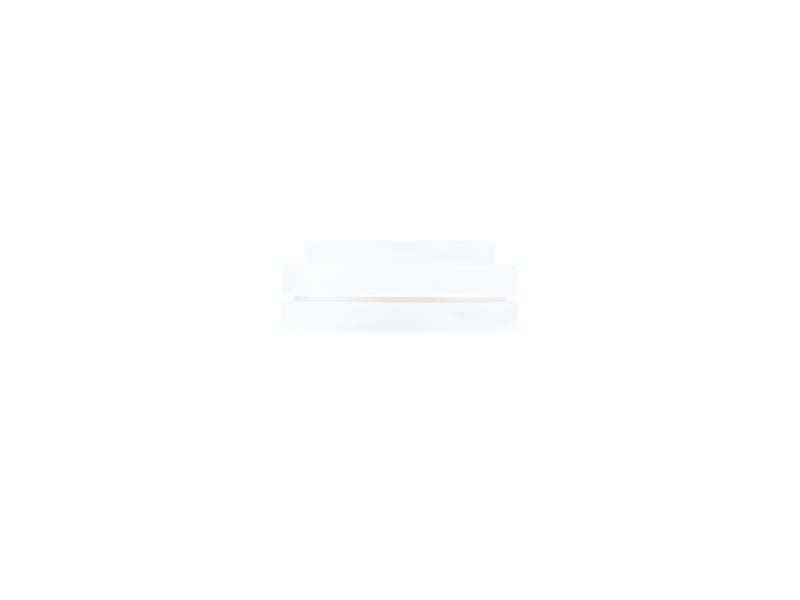

Rozmery: Ø x výška cca 51 mm x cca 19 mm
Stupeň ochrany: IP 30
Hmotnosť: cca 20 g
Teplota okolia: -20...+60 °C
Vlhkosť okolia: 5....95 % relatívna vlhkosť, nekondenzujúca
Teplota skladovania: -30...+70 °C
Zbernica KNX:
Médium KNX: TP1-256
Režim konfigurácie: S-Mode
Skupinové adresy: max. 254
Priradenie max. 254
Komunikačné objekty - Mini-Sewi KNX TH: 179
- Mini-Sewi KNX T: 124
Menovité napätie KNX 30 V DC SELV
Príkon KNX max. 10 mA
Pripojenie zástrčkovej svorky KNX
Doba po obnovení napätia zbernice do príjmu dát cca 5 sekúnd
Snímače:
Snímač teploty:
Rozsah merania -20 °C ... +60 °C
Rozlíšenie 0,1 °C
Snímač vlhkosti :
Rozsah merania 0 % rH ... 100 % rH
Rozlíšenie 0,1 % rH
