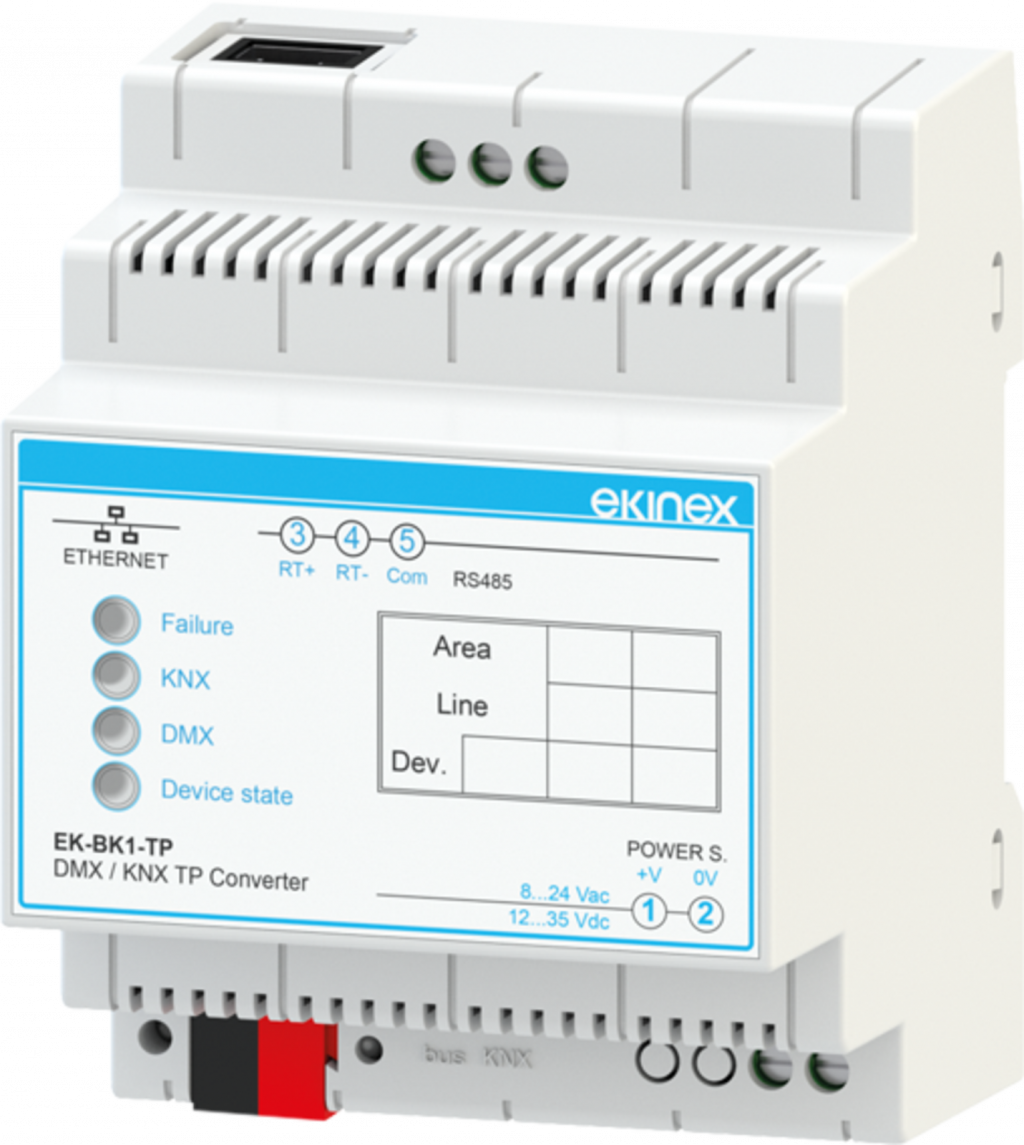

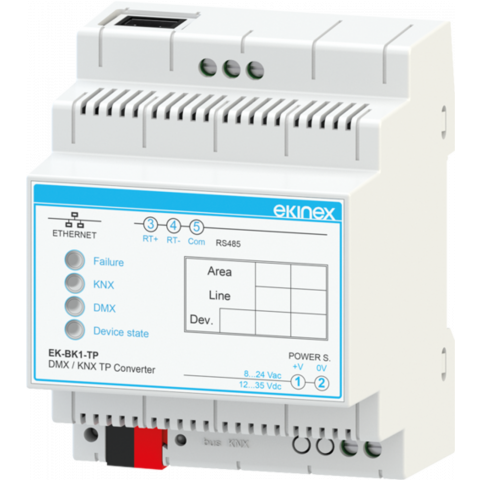

Bránový modul zabezpečujúci preklad protokolu KNX na DMX na pripojenie zbernice DMX k zbernici KNX (TP). Montáž na DIN lištu EN 60715, šírka 4 modulov (každý 18 mm). Určené pre systémy automatizácie komerčných a obytných budov.
FUNKCIE/PARAMETRE
Sekcia DMX
- Galvanicky oddelený port RS485, 1-pólový prepínač DIP na pripojenie 120 Ohmového ukončovacieho rezistora.
- Modul komunikuje ako DMX master
- komunikačná rýchlosť 250 kbd
- Adresovanie zariadení od 0 do 512
- 1 bajtový register na zápis maximálne 512 zariadení DMX
Sekcia KNX
- Port zbernice KNX TP (krútená dvojlinka) 9600 bd , galvanicky oddelený od napájania
- trvalá pamäť/komunikačná vyrovnávacia pamäť (nezávislá od napájania) obsahujúca "obraz KNX" 1440 bajtov#
