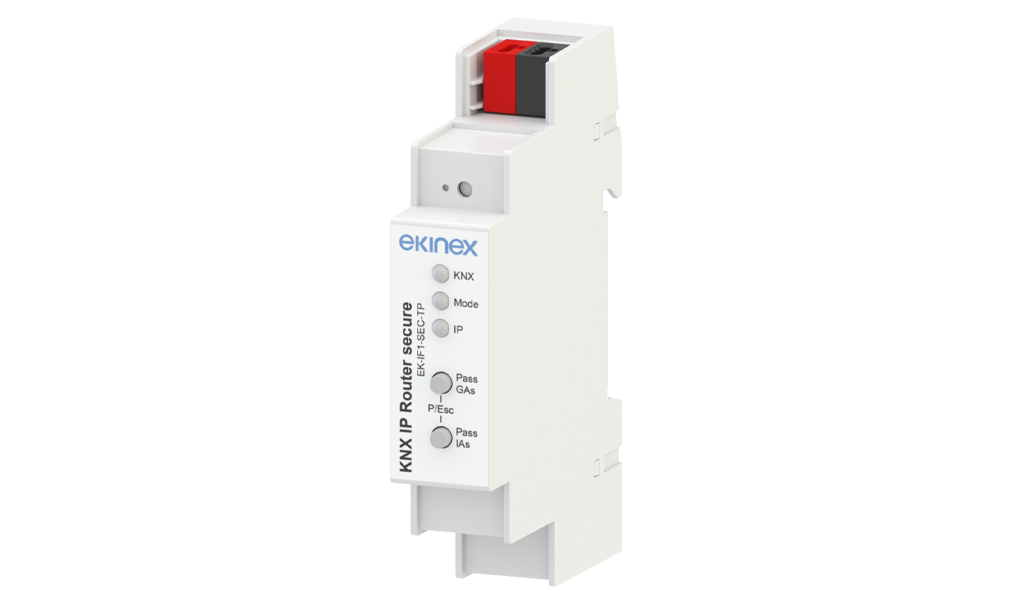

IP router Ekinex® EK-IF1-SEC-TP realizuje obojsmerné dátové spojenie medzi PC alebo notebookom a zbernicovým systémom KNX prostredníctvom LAN. Rozhranie IP podporuje protokol tunelovania a umožňuje adresovanie, nastavenie parametrov, vizualizáciu, protokolovanie a diagnostiku zariadení zbernice KNX prostredníctvom ETS. V IP smerovači je integrovaná aj funkcia spojenia liniek/oblastí; telegramy sa môžu vymieňať medzi linkami zbernice KNX TP prostredníctvom zariadenia cez chrbticovú sieť cez TCP/IP. Zariadenie má integrovaný komunikačný modul zbernice KNX a je určené na montáž na profilovú lištu 35 mm. Napájanie je realizované prostredníctvom zbernice KNX.

Technické údaje
Napájanie cez zbernicu KNX (21 - 30 Vdc)
Odber prúdu 20 mA zo zbernice KNX
Až 8 pripojení KNXnet/IP súčasne
Rozšírená filtračná tabuľka pre hlavné skupiny 0..31
Prevádzková teplota: - 5 ... + 45 °C
Relatívna vlhkosť: 5-93 % bez kondenzácie
FUNKCIE / VLASTNOSTI
Plastové puzdro
Programovacie tlačidlo a LED dióda na prednej strane
LED diódy pre indikáciu stavu a dátovej prevádzky na zbernicovej linke a ethernete
Tlačidlá na aktiváciu špeciálnych funkcií
Pripojenie k zbernicovej linke prostredníctvom terminálu KNX
Pripojenie k sieti Ethernet prostredníctvom konektora RJ45
Montáž na 35 mm profilovú lištu (v súlade s normou EN 60715)
Zariadenie s 1 modulovou jednotkou (1 UM = 18 mm)
Stupeň krytia IP20 (nainštalované zariadenie)
Podpora zabezpečenej technológie KNX, možno aktivovať prostredníctvom ETS®.
Funkcia spojky KNX linka/oblasť
