Popis

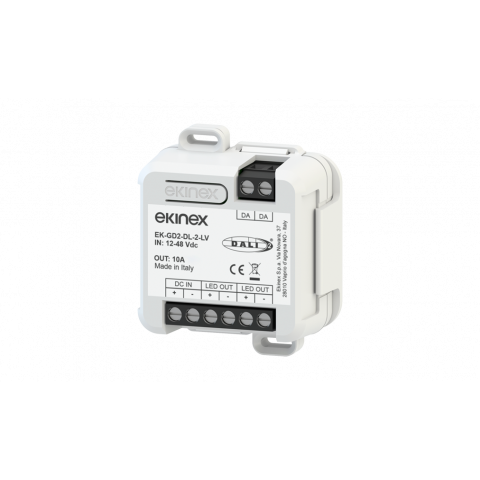

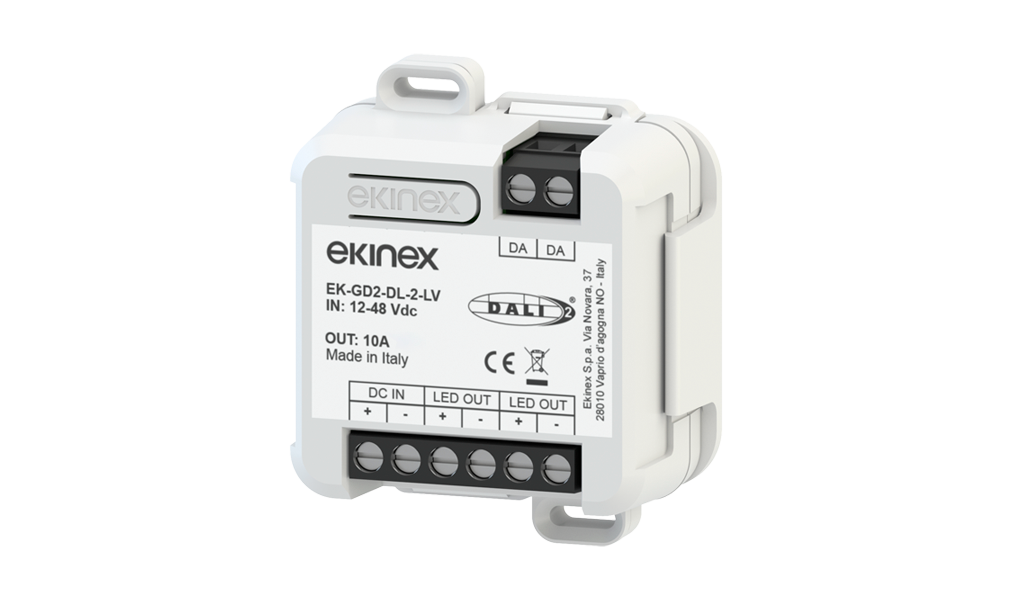

Dvojkanálový stmievač DALI-2 EK-GD2-DL-2-LV umožňuje ovládať jas a teplotu farieb nízkonapäťových zdrojov LED 12 až 48 Vdc pomocou stmievania PWM. Dynamické riadenie teploty bielej TW DALI DT8, 2 nezávislé kanály (2 adresy DALI) alebo jeden kanál DALI DT6. Vstup zbernice DALI-2 podľa referenčnej normy IEC 62386.

Technické údaje

• Napájanie: 10,8 Vdc (min.)... 52,8 Vdc (max.)
• Maximálny výkon 240 W.
• Ovládanie: 240 W: Ovládanie: BUS DALI alebo miestne tlačidlo

Graf zobrazuje jav blikania ako funkciu frekvencie, meraný v celom rozsahu stmievania. Výsledky ukazujú zónu s nízkym rizikom (žltá) a zónu bez pozorovateľného efektu (zelená). Definované podľa IEEE 1789-2015

Funkcie / vlastnosti

• Plastové puzdro
• Voľne stojace zariadenie na inštaláciu do rozvodných krabíc alebo na stenu
• Montáž na 35 mm profilovú lištu (pomocou špeciálneho kódu držiaka, ktorý je súčasťou dodávky)
• Stupeň krytia IP10 (nainštalované zariadenie)

Funkčnosť

• Pamäťová funkcia nastaviteľná prostredníctvom DALI
• Stmievanie až po úplné vypnutie (stmievanie v tme)
• Minimálna úroveň jasu: 0,1
• PWM modulácia bez blikania (2000 Hz)
• Krivka stmievania nastaviteľná pomocou DALI: lineárna alebo logaritmická
• Čas zapnutia a vypnutia nastaviteľný pomocou DALI
• Optimalizovaná výstupná krivka

Konfigurácia a uvedenie do prevádzky

• Skrutkové svorky pre zbernicu DALI, ovládanie, napájanie a zdroj LED
• Maximálna dĺžka pripojenia medzi stmievačom a riadiacou jednotkou < 10 m
