Tento vysoko výkonný extender spoľahlivo a efektívne prenáša obsah 4K HDR HDMI až do vzdialenosti 330 stôp a podporuje obojsmerný IR pass-through, CEC pass-through, RS232 pass-through a Ethernet pass-through. Vďaka podpore obojsmerného PoC je potrebný len jeden napájací adaptér. Je tiež vybavený funkciou odpojenia zvuku HDMI IN, ktorá umožňuje extenderu výstup digitálneho a analógového zvuku cez 3,5 mm a Toslink.
Obsah v plnom rozlíšení 4K HDR
Tento extender ponúka plnú podporu 4K@30Hz (vrátane HDMI® s 3D), Deep Color (36bit), ako aj podporu zvukových formátov Dolby® True HD, Dolby® Digital Plus, DTS™-HD Master a LPCM. Tento produkt je tiež kompatibilný s produktmi HDMI 2.0/ HDCP 2.2. Tento extender podporuje 4K@30Hz (4:4:4), 4K@60Hz (4:2:0) a 1080p až do vzdialenosti 330 stôp. Poznámka: Podpora 4K sa líši v závislosti od vzdialenosti a typu kábla. Podrobnejšie informácie nájdete v špecifikáciách.
Obojsmerné napájanie cez kábel (POC)
Nemáte miesto na objemný napájací zdroj za televízorom alebo v stojane? Žiadny problém. Vďaka obojsmernému napájaniu cez kábel (POC) môžete posielať napájanie cez ten istý kábel Cat5e/6, ktorý prenáša video, audio a riadiace signály. To znamená, že potrebujete len jeden napájací zdroj - a môžete ho umiestniť na hlavu alebo displej, aby vám neprekážal. Navyše sa extender dodáva so skrutkovacími napájacími zástrčkami, takže sa už nikdy nemusíte obávať, že vám zavolajú servis, pretože vám pri premiestňovaní televízora vypadla zástrčka. Tak to je skutočný dôvod na oslavu!
Kompletné ovládanie prostredníctvom obojsmerného IR, RS-232 a IP
Vďaka obojsmernému IR a RS-232 získate bezproblémovú integráciu s rôznymi riadiacimi systémami a môžete ľahko posielať IR signály z umiestnenia televízora späť do káblových boxov, DVD prehrávačov a iných zdrojových zariadení na hlavnom paneli. Pripojenia IR sú vybavené aktívnymi obvodmi, ktoré podporujú širokú škálu typov IR a riadiacich systémov.
Zabudovaná ochrana proti ESD a prepätiu, tepelná spoľahlivosť
Výsledkom inteligentného návrhu obvodov, zdokonaleného rozsiahlym testovaním hardvéru, je robustný výrobok s vynikajúcou ochranou proti ESD a prepätiu, ktorá presahuje normy CE Level 3. Počas vývoja bolo každé pripojenie testované pomocou ESD pištole a simulátora blesku. Boli zasiahnuté ESD s napätím 15 kV a prepätím až 1600 V. Čo je však dôležitejšie, každé z nich prežilo!
Obojsmerný zvuk s ARC
Ak chcete využiť vynikajúci spôsob prenosu zvuku späť do centrálneho miesta, AVR alebo iného systému, použite funkciu ARC (Audio Return Channel) na prenos zvuku z inteligentného televízora alebo iného zdroja v miestnosti späť do hlavného zariadenia. To je skvelé pre inteligentné televízory, prehrávače Blu-Ray alebo iné zdroje obsahu, ktoré prenášajú originálny zvuk a obraz priamo z boxu. Tento extender je tiež vybavený funkciou odpojenia zvuku s 3,5 mm alebo Toslink výstupom na strane vysielača aj prijímača.
Podpora automatického znižovania rozlíšenia
Tento extender je vybavený funkciou automatického znižovania rozlíšenia, ktorá podporuje celý rad digitálnych a analógových signálov, aby sa každý zdroj vždy zobrazil dokonale.

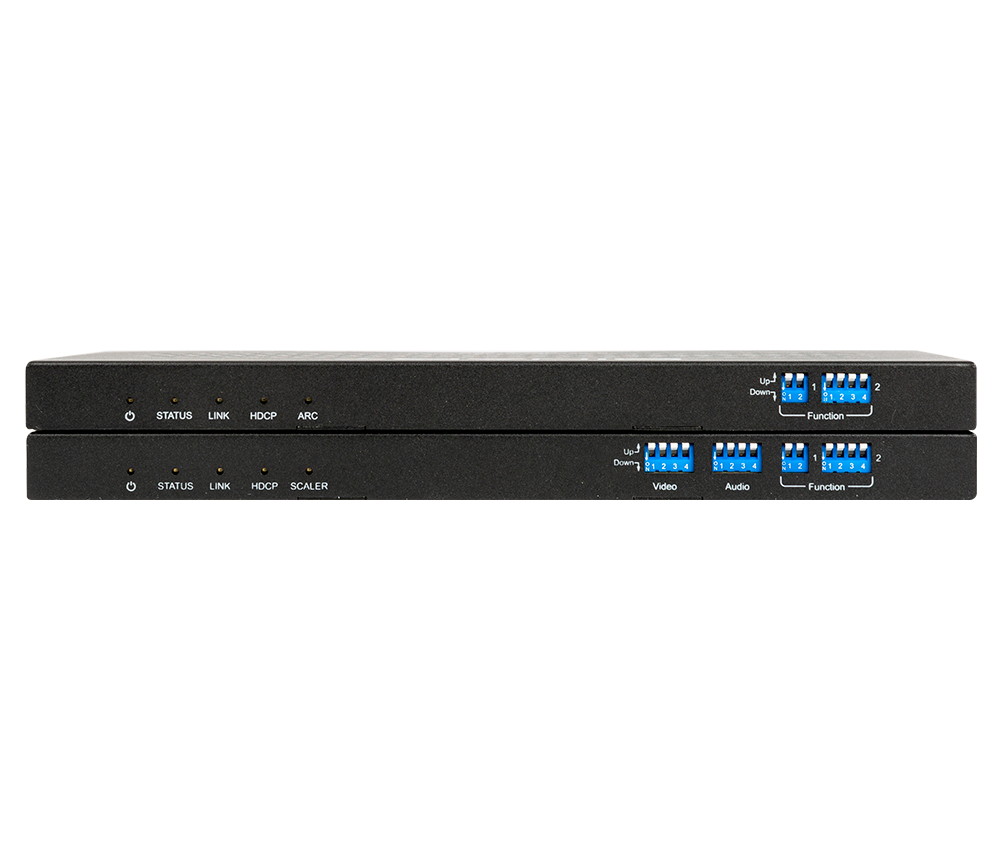

Podpora prepínača DIP
Vďaka podpore prepínačov DIP môžete jednoducho konfigurovať funkcie EDID, IR, RS232 a ARC na jednoduché nastavenie systému.
Ideálne pre profesionálne prostredia
Či už prenášate obsah z prenosného počítača v konferenčnej miestnosti alebo vylepšujete grafiku v riadiacom a kontrolnom prostredí, B-660-EXT-444-100AS vám poskytuje obojsmerné ovládanie RS-232, Ethernet passthrough a možnosť prenášať video vo formátoch až do 4K60 Hz, aby ste splnili najnovšie grafické požiadavky.
Podpora miestneho výstupu/priechodnej slučky
Okrem rozšírenia signálu je tento model vybavený praktickým miestnym výstupom, ktorý umožňuje spätné zobrazenie obsahu na miestnom displeji na strane odosielateľa.
Špecifikácie

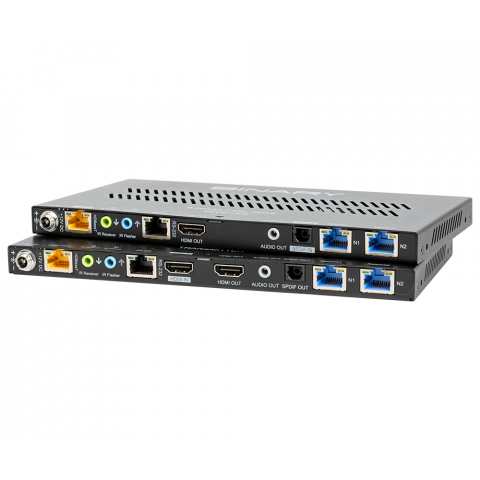

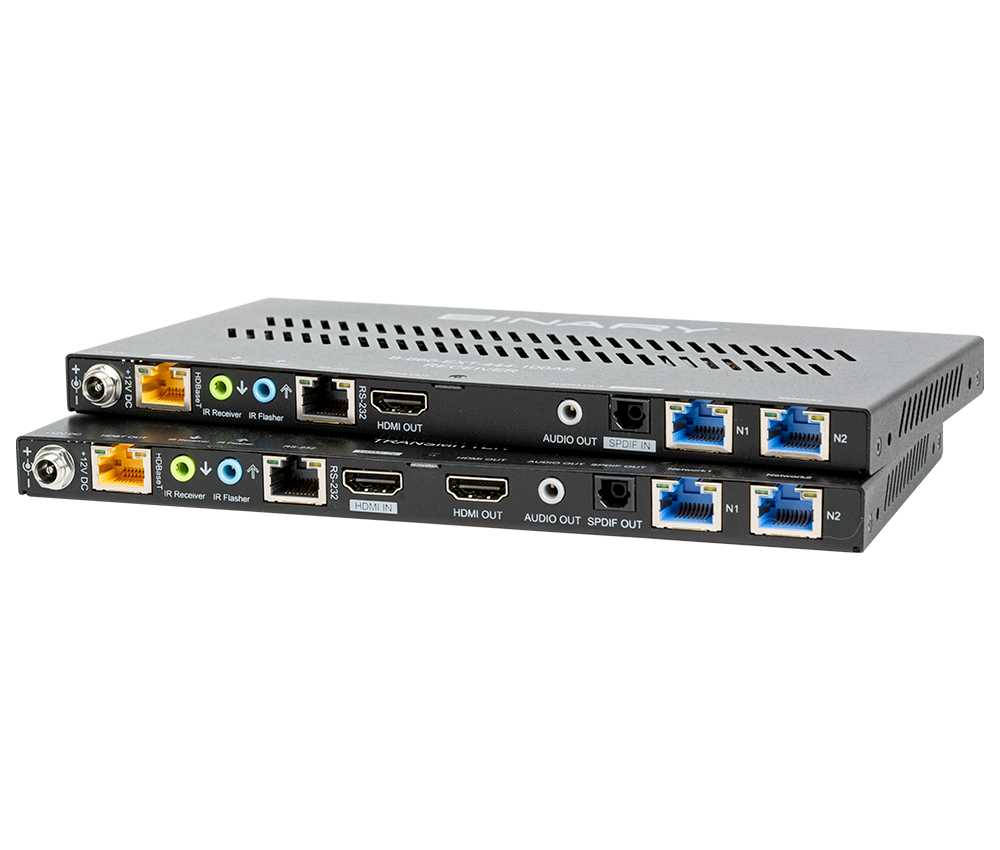

Typ konektora:
- Vysielač: 1x HDMI IN, 1x HDBT OUT, 1x HDMI OUT, 1x IR
- Prijímač, 1x IR blikač, 1x RS-232 (RJ45), 1x AUDIO OUT (3,5 mm analógový zvukový výstup), 1x SPDIF OUT, 2x ETHERNET, 1x DC 12V IN
- Prijímač: 1x HDMI OUT, 1x HDBT IN, 1x IR P
- prijímač, 1x IR blikač, 1x RS-232
Podporované formáty: HDMI IN/OUT: 3,5 mm analógový AUDIO OUT: PCM 2.0 SPDIF: Plne podporuje zvukové formáty v špecifikácii HDMI 2.0 vrátane PCM 2.DTS 5.1™: PCM 2.0, Dolby Digital™, Dolby Atmos™, DTS-HD Master Audio™ a DTS:X™.
Ochrana proti ESD : Model ľudského tela: ±15 kV (výboj vo vzduchovej medzere)
Prenosová vzdialenosť:
- Cat 5e/6 100m/330ft Až do 1080P@60Hz 36bpp-70m/230ft 1080P@60Hz 48bpp
- Cat 6a/7 100m/330ft-4K@30Hz 24bpp 4K@60 4:2:0 24bpp 4K@60 4:4:4 24bpp
- HDMI Odporúčaná maximálna dĺžka 3m/10ft Všetky podporované rozlíšenia
Rozmery (š x v x h ): 7,64 x 0,61 x 4,33 palca (vysielač/prijímač, bez montážnych uší)
Prevádzková vlhkosť : 10 % až 90 %, bez kondenzácie
Prevádzková teplota : 0°C až 40°C (32°F až 104°F)
Spotreba energie:
- Prijímač je napájaný vysielačom: 24,05 W
- Vysielač je napájaný prijímačom: 23,67 W
- Vysielač a prijímač sú napájané samostatne: vysielač: 8,95 W, prijímač: 11,05 W
Teplota skladovania: -20°C až 60°C (-4°F až 140°F)
Hmotnosť : 0,93 lb (0,42 kg)
Rýchlosť prenosu dát: HDMI IN a HDMI OUT: 18 Gb/s
Rozlíšenie VESA: 800x600, 1024x768, 1280x768, 1280x800, 1280x960, 1280x1024, 1360x768, 1366x768, 1440x900, 1600x900, 1600x1200, 1680x1050, 1920x1200, 2560x1440, 2560x1600
Externé napájanie : DC 12V 3A
Ovládacie prvky: IR, RS-232, CEC, DIP prepínače

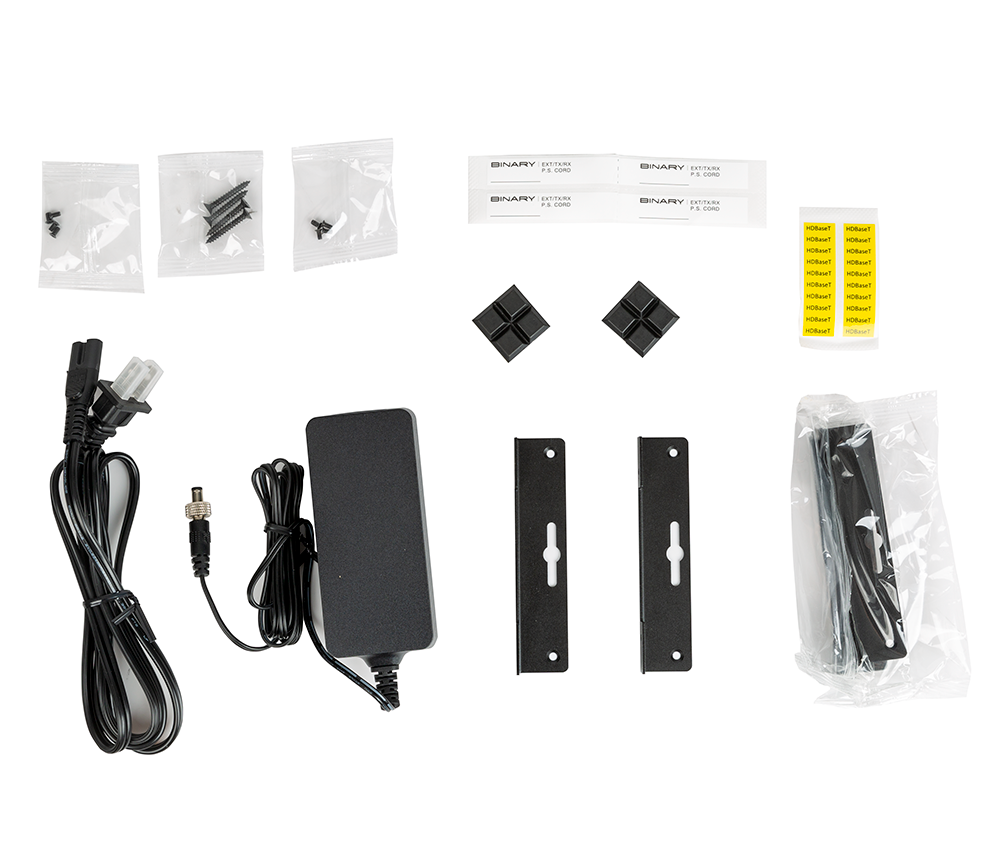

Obsah balenia:
(1) expandér
(1) Napájací adaptér DC 12V s americkými kolíkmi
(4) Montážne konzoly (so skrutkami)
(4) Skrutky do sadrokartónu
(8) Gumové nožičky
(2) Nálepky HDBaseT
(2) Nálepky na napájací kábel
(1) Používateľská príručka
