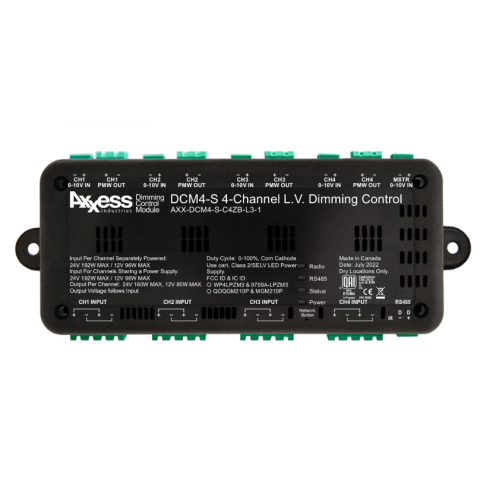

DCM4-S poskytuje kompaktné štvorkanálové ovládanie LED prostredníctvom komunikácie Zigbee. Modul možno použiť na jednokanálové stmievanie štyroch nezávislých záťaží alebo ho možno ovládať spoločne ako skupinu prostredníctvom hlavného ovládacieho kanála. Napájajte ho 12 V DC alebo 24 V DC (CV) a pripojte LED pásik k výstupu. Túto LED záťaž možno zahrnúť do pokročilých svetelných scén Control4 prostredníctvom ovládača Axxess DCM4 (OS 3.3.0+) Light_v2.
Funkcie
FLEXIBILNÉ STMIEVANIE
DCM4-S dokáže nezávisle stmievať až 4 kanály (nie pre RBG alebo CCT). Všetky ovládacie vstupy možno použiť na základe jednotlivých kanálov alebo ako hlavné ovládanie pre všetky kanály. DCM4-S dokáže stmievať LED záťaže v rozsahu 0-100 % pracovného cyklu s maximálnym výstupným výkonom 160 W na kanál. Každý kanál môže mať nezávislé napájanie alebo všetky 4 kanály môžu čerpať energiu z jedného zdroja.
BEZPROBLÉMOVÁ INTEGRÁCIA
DCM4-S je ideálny pre inštalácie, ktoré vyžadujú plynulé, konzistentné stmievanie nízkonapäťového osvetlenia bez blikania.
OVLÁDANIE CEZ ZIGBEE ALEBO RS485
DCM4-S možno ovládať prostredníctvom certifikovaného bezdrôtového rádia Zigbee Pro alebo sériovej komunikácie RS485. Každý kanál má aj vstup 0-10 VDC na ovládanie stmievania.
MOŽNOSTI ZAPOJENIA
DCM4-S vyžaduje napájanie z jedného LED zdroja 12 V DC alebo 24 V DC triedy 2 na každý kanál. Ak je potrebný väčší výkon, ako je limit triedy 2, DCM4-S sa musí nainštalovať do zobrazeného krytu a potom môže byť napájaný maximálne 192 W na kanál. V závislosti od požiadaviek na zaťaženie môžete kombinovať napätia 12VDC a 24VDC. Napríklad dva kanály môžu byť napájané zdrojom konštantného napätia 12VDC na prevádzku záťaží 12VDC, zatiaľ čo zdroj CV 24VDC môže napájať ďalšie dva kanály na prevádzku záťaží 24VDC.
Spoločnosť Control4 odporúča používať 24V napájacie zdroje spoločnosti Creative Lighting, ktoré sú k dispozícii vo výkonoch 30, 60, 96, 200 a 300 W.
