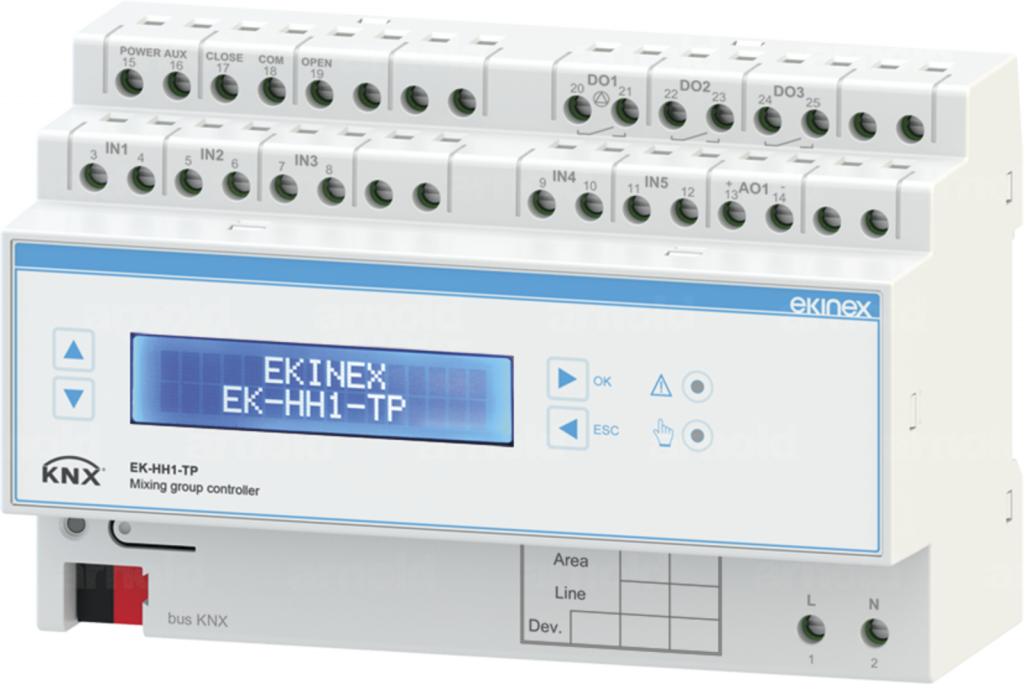

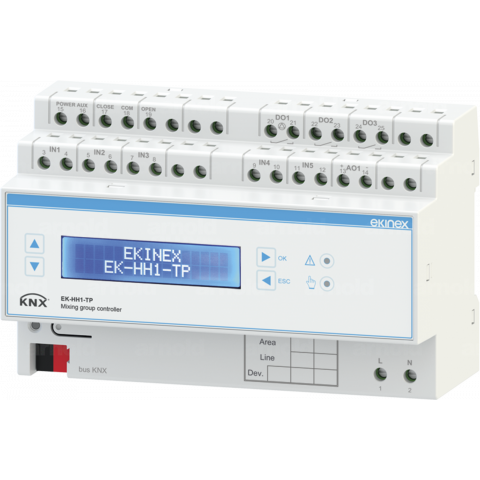

Zariadenie zbernice KNX na ovládanie zmiešavacej skupiny. Ovládanie servomotora zmiešavacieho ventilu (3 plávajúce body alebo so signálom 0-10 V). Ovládanie obehového čerpadla. Snímanie teploty prívodu a spiatočky (dopravovaná kvapalina) a vonkajšej teploty (vzduch). Riadenie teploty prívodu dopravovanej kvapaliny s možnosťou voľby regulačných režimov samostatne pre vykurovanie a chladenie. Obzvlášť vhodné pre aplikácie podlahového alebo stropného vykurovania a chladenia so sálavými panelmi v kombinácii s izbovými termostatmi s integrovanými snímačmi teploty a vlhkosti. Montáž do rozvádzača na lištu podľa normy EN 60715 (8 modulárnych jednotiek po 18 mm). Na použitie v inštaláciách KNX pre automatizáciu domov a budov.
VÝSTUPY
- 1 výstup TRIAC (CLOSE / COM / OPEN) pre 3-bodový servomotor (so vstupom POWER AUX na napájanie servomotora na 24 V alebo 230 V).
- 1 výstup (AO1) pre servomotor s riadiacim signálom 0-10 V.
- 1 výstup SPST relé (DO1) na ovládanie obehového čerpadla
- 2 SPST reléové výstupy (DO2, DO3) pre doplnkové funkcie
VSTUPY
- 3 analógové vstupy (IN1, IN2, IN3) pre pasívne snímače teploty (NTC 10 kΩ pri 25 °C).
- 2 konfigurovateľné vstupy (IN4, IN5) ako analógové (pre pasívne snímače teploty NTC 10 kΩ pri 25 °C) alebo digitálne (pre kontakty s voľným potenciálom).
ĎALŠIE CHARAKTERISTIKY
- Napájanie zo zbernice a pomocné napájanie 230 V 50/60 Hz
- Dve logické funkcie, každá so 16 objektmi
- Kontrola alarmov prekročenia teploty (vykurovanie) a nedostatočnej teploty (chladenie)
- Kontrola alarmu prostredníctvom snímača kondenzácie
- Alfanumerický displej a membránová klávesnica na sledovanie prevádzkových parametrov a nastavovanie podskupiny regulačných parametrov
