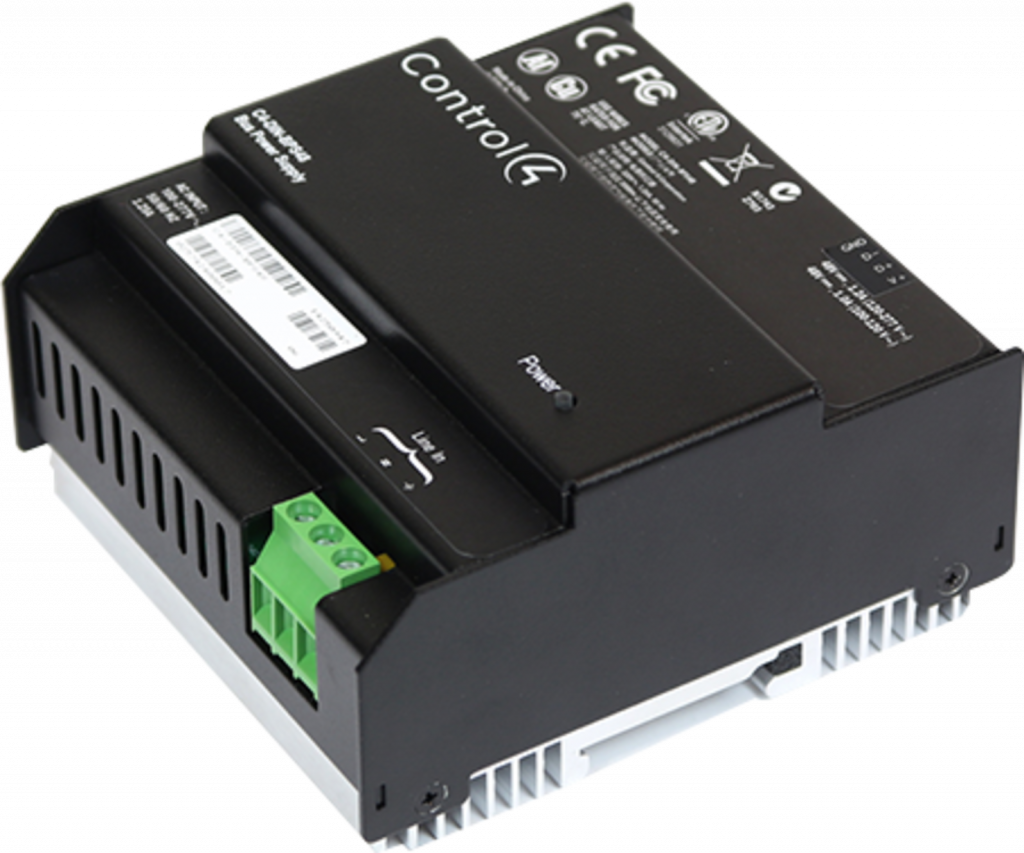

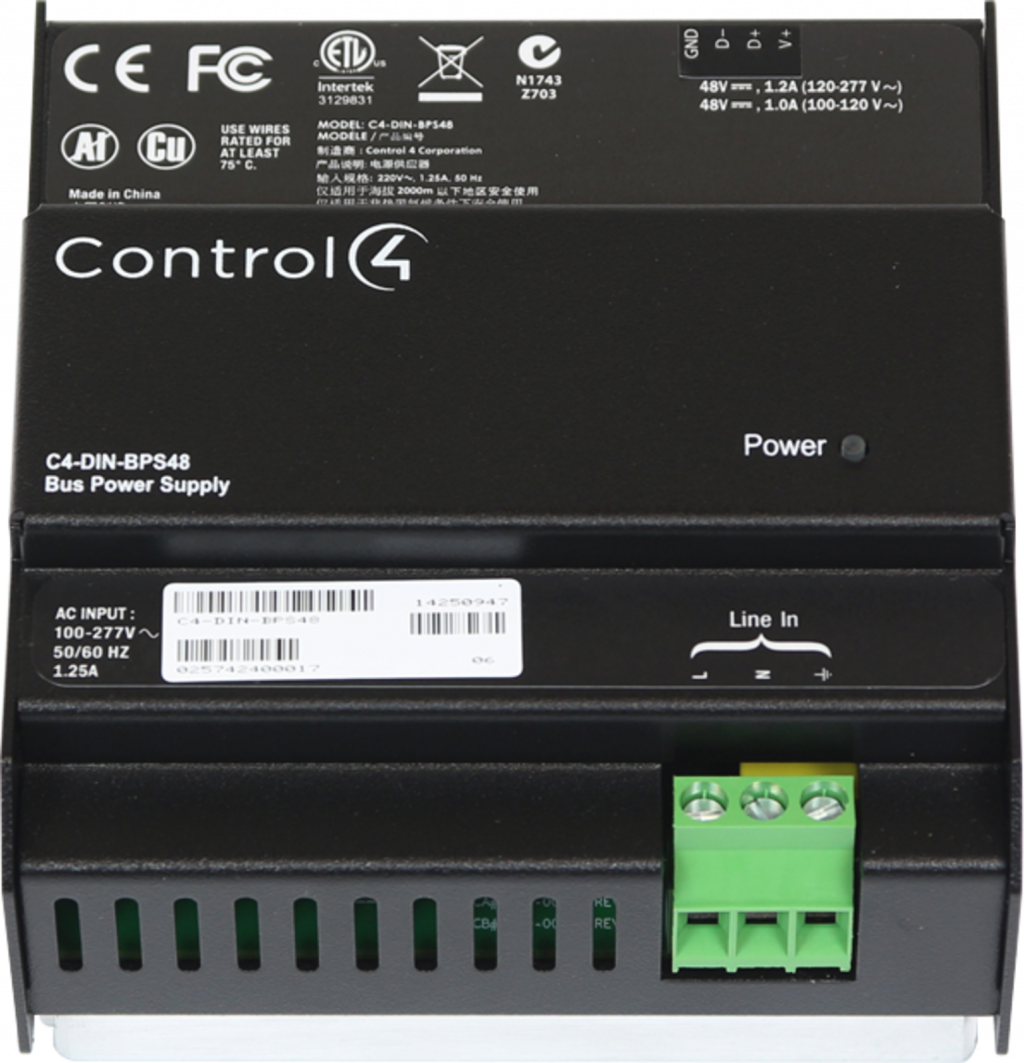

Napájací zdroj Control4® 48V Bus je určený na použitie v systéme Control4. Toto zariadenie napája konfigurovateľné káblové klávesnice (C4-KCB, C4-SKCB a C4-SKCB2), bránu ethernetovej zbernice (C4-DIN-BEG) a vstupný modul suchých kontaktov (C4-DCIM). Môže sa použiť aj na napájanie bezdrôtových konfigurovateľných klávesníc (C4-KC120/277, C4-KC240 a C4-SKC) v zmiešanej inštalácii káblových/bezdrôtových klávesníc. Tento produkt sa používa v spojení so zbernicovou ethernetovou bránou Control4® (C4-DIN-BEG-V2), aby klávesnice na zbernici RS-485 mohli komunikovať s riadiacou jednotkou Control4 a centrálnym systémom osvetlenia.
Funkcie
- Sieťový vstup 110 V až 277 V na napájanie
- LED dióda pre stav napájania
- Montuje sa do 5-slotového alebo 2-slotového panela Control4 alebo do ľubovoľného štandardného 35 mm panela na DIN lištu.
- Zaberá 1/2 slotu v paneli Control4
- Podrobnosti o maximálnom počte klávesníc na jeden napájací zdroj nájdete v Príručke zapojenia zbernice klávesníc (ctrl4.co/buswiring).
ŠPECIFIKÁCIE:
Napájanie: 100-277 VAC/1,25 A
Spotreba energie: 75 W, 120 V/1,0 A; 240 V/0,6 A; 277 V/0,52 A

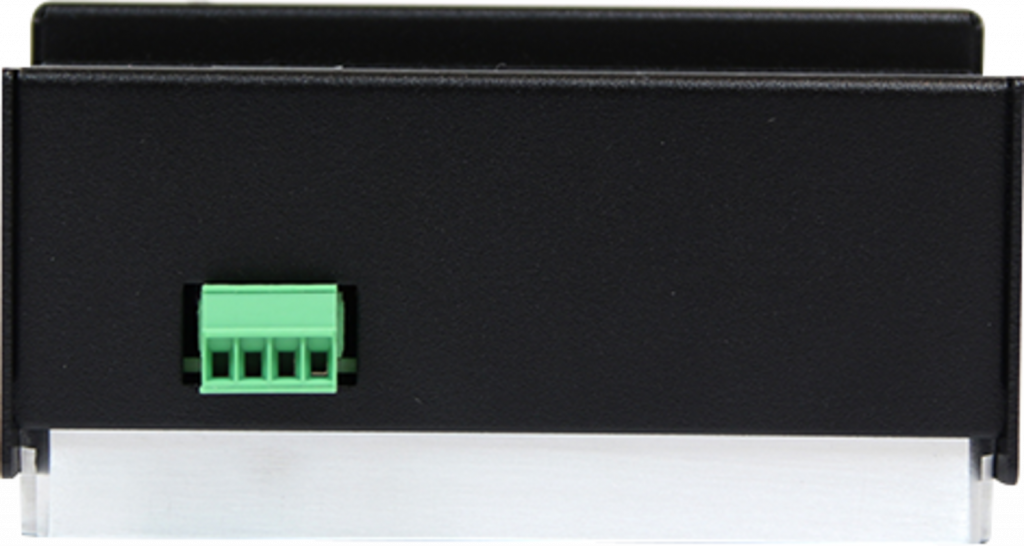

Jedna zásuvná svorkovnica RS-485: 36AWG až 14AWG (0,14 mm2 - 1,5 mm2) na svorku

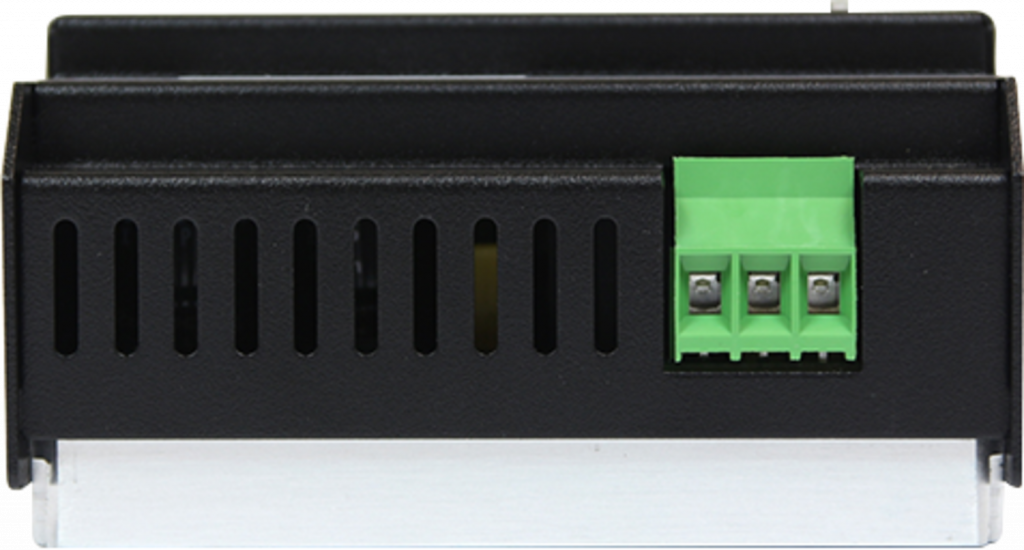

Jedna skrutkovacia svorka sieťového napätia (sieť, nulový vodič, zem ): jeden 26AWG až 12AWG (.12 mm2 - 4 mm2) na svorku
Prevádzková teplota : 32°F - 104°F (0 ℃ - 40 ℃)
Vlhkosť : 5 % až 95 % bez kondenzácie
Skladovanie: -4°F - 158°F (-20 ℃ - 70 ℃)
Rozmery (V x Š x H ): 4,23" x 4,48" x 2,32" (107,5 mm x 113,9 mm x 59
Šírka modulu DIN : 6M
Hmotnosť : 1,3 lb (0,589 kg)
Prepravná hmotnosť: 1,7 lb (0,770 kg)
